アナログ技術は、情報技術の発展において重要な役割を果たしてきた基盤技術です。デジタル技術が主流となった現代においても、アナログ技術の理解は応用情報技術者にとって欠かせない知識です。特に、信号処理、センサー技術、通信システムなどの分野では、アナログとデジタルの両方の技術が密接に関連し、相互補完的に機能しています。

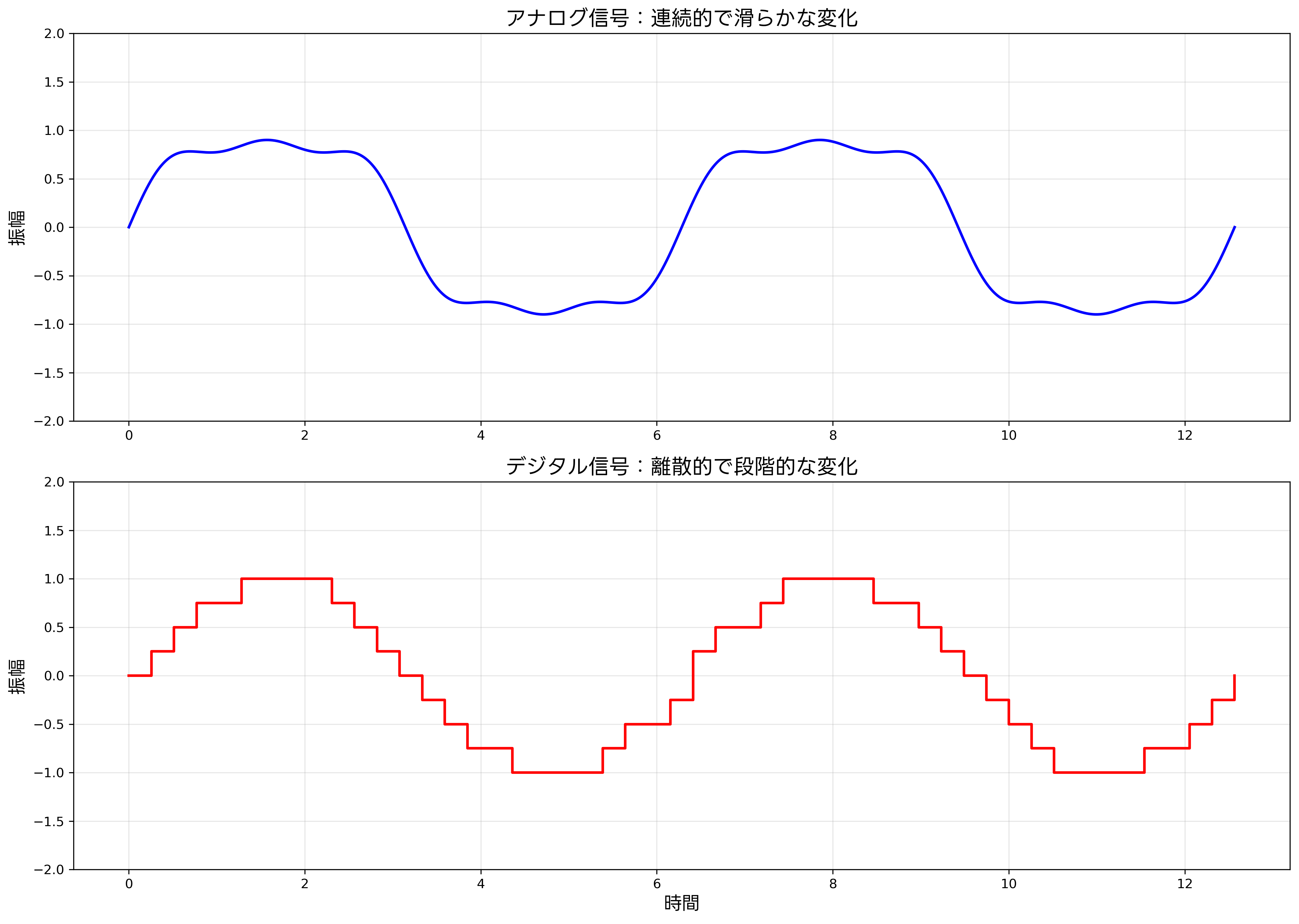

アナログとは、連続的に変化する物理量を連続的な信号として表現する技術を指します。これに対してデジタルは、情報を離散的な値（通常は0と1）で表現する技術です。両者の違いを理解することは、現代の情報システムを深く理解するための基礎となります。
アナログ信号の基本概念と特徴
アナログ信号は、時間に対して連続的に変化する信号であり、理論的には無限の精度を持つことができます。自然界の多くの現象はアナログ的な性質を持っており、温度、圧力、音響、光などの物理量は本質的に連続的な値を取ります。
アナログ信号の最大の特徴は、その滑らかで自然な変化にあります。例えば、音響信号では、楽器から発せられる音波は連続的な波形として表現され、人間の耳に自然で豊かな音質として認識されます。このため、高品質な音響機器では、高性能なアナログアンプや真空管アンプが今でも重宝されています。
アナログ信号処理の利点は、リアルタイム性にあります。アナログ回路では、入力信号に対して瞬時に応答することができ、遅延がほとんど発生しません。これは、高速な制御システムや測定器において重要な特性です。例えば、高精度オシロスコープでは、アナログフロントエンドが信号の忠実な捕捉を可能にしています。
しかし、アナログ信号にはノイズに対する脆弱性という課題があります。信号の伝送や処理の過程で、外部からのノイズが信号に重畳され、信号品質の劣化を引き起こします。このため、アナログシステムでは、低ノイズアンプやシールドケーブルなどのノイズ対策技術が重要となります。
アナログ-デジタル変換の仕組み

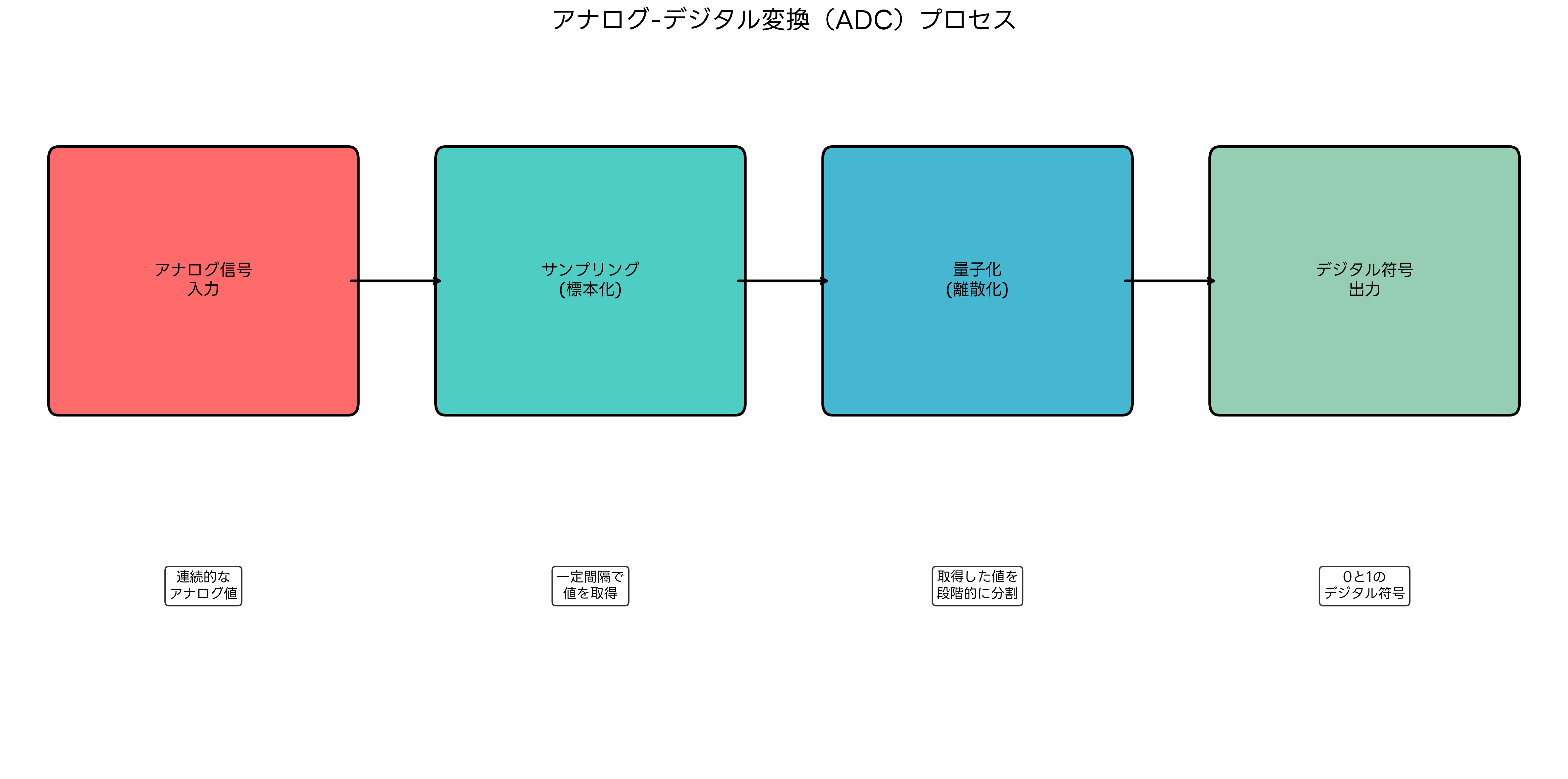

現代の情報システムでは、アナログ信号をデジタル信号に変換するアナログ-デジタル変換（ADC：Analog-to-Digital Conversion）が広く用いられています。この変換プロセスは、サンプリング、量子化、符号化の3つの段階に分けることができます。

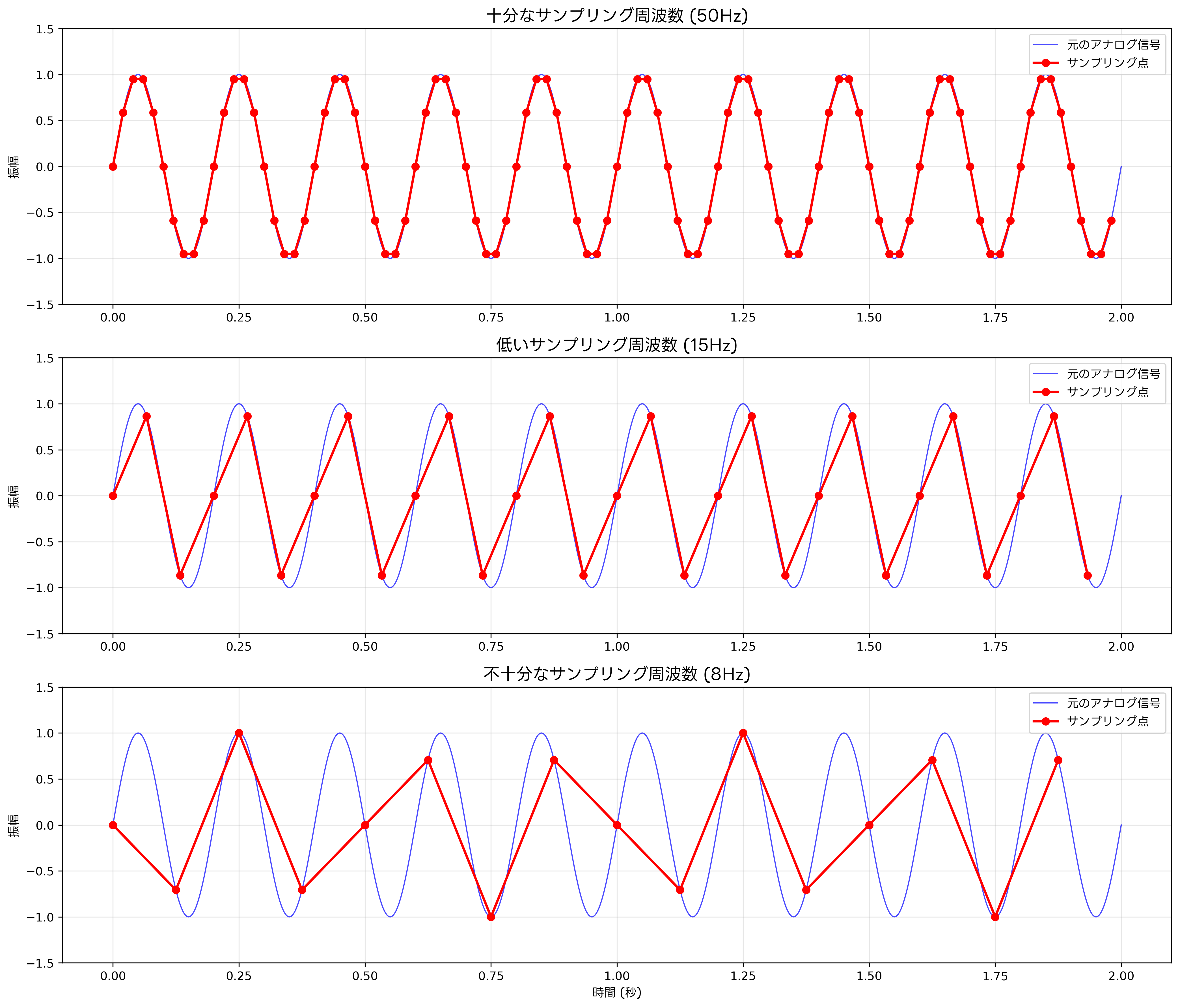

サンプリングは、連続的なアナログ信号から一定間隔で値を取得する処理です。サンプリング周波数は、元の信号を正確に再現するために重要なパラメータです。ナイキスト定理によれば、元の信号に含まれる最高周波数の2倍以上のサンプリング周波数が必要です。このため、高品質な音響システムでは、高サンプリングレートADCが使用されます。

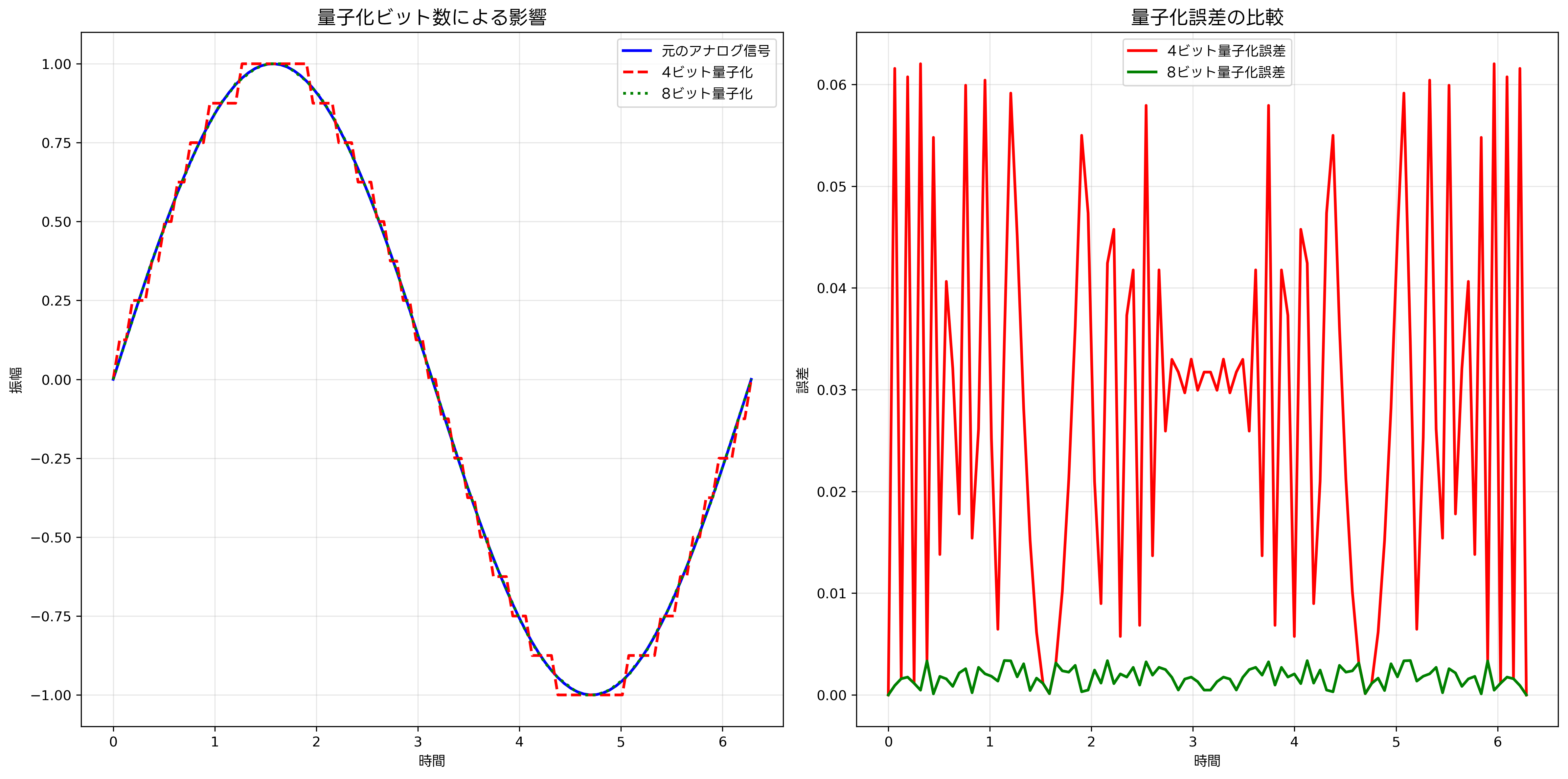

量子化は、サンプリングで得られた連続値を離散的なレベルに分割する処理です。量子化ビット数が多いほど、より細かい段階で信号を表現でき、量子化誤差を小さくできます。例えば、8ビットの量子化では256段階、16ビットでは65536段階の表現が可能です。高品質なオーディオシステムでは、24ビットADCが標準的に使用されています。
符号化は、量子化された値をデジタル符号（通常は2進数）に変換する処理です。この段階で、アナログ信号は完全にデジタル信号となり、デジタル信号処理技術を適用できるようになります。
アナログ技術の応用分野

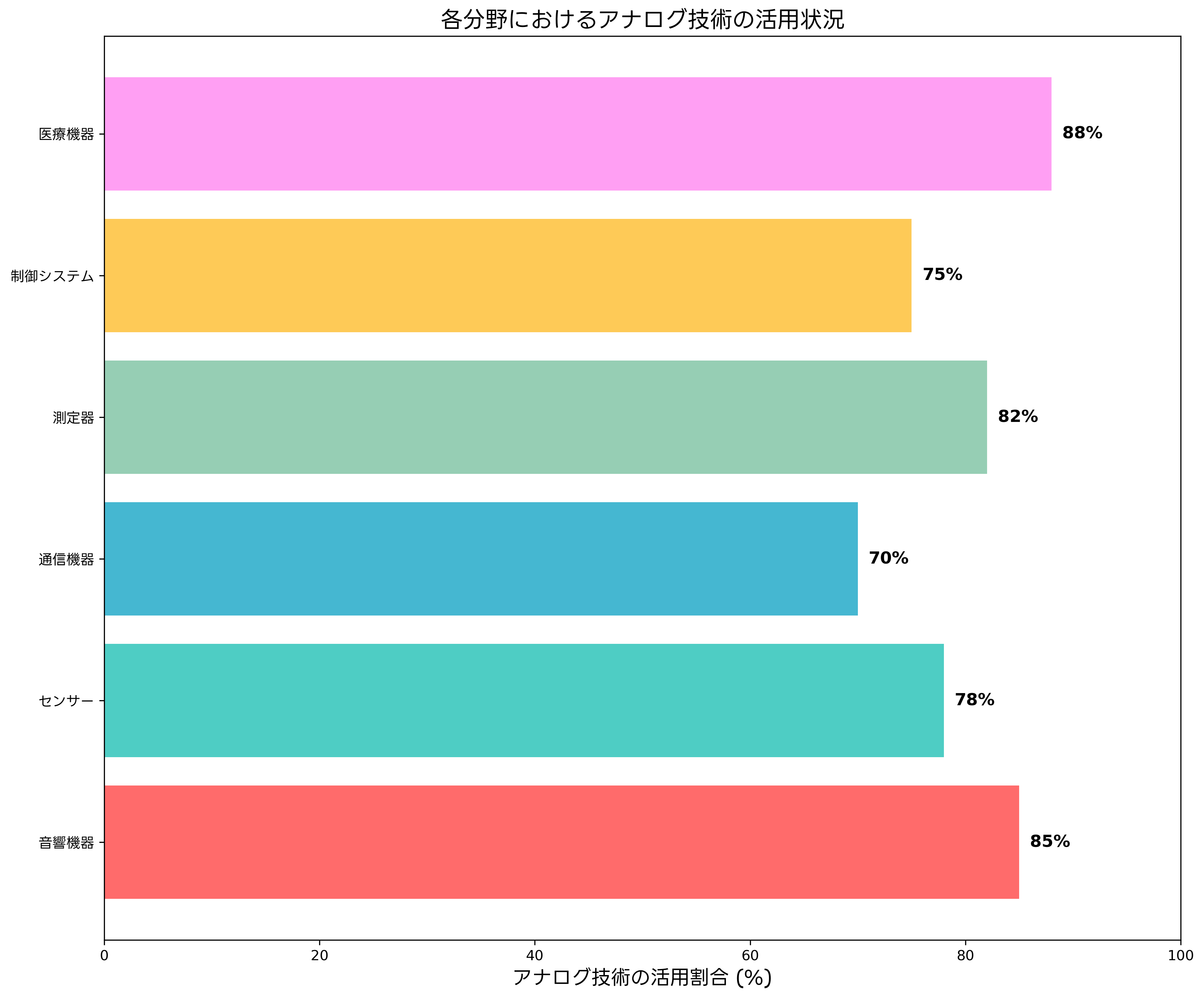

アナログ技術は、現代でも多くの分野で重要な役割を果たしています。特に、物理世界とデジタル世界をつなぐインターフェースとして、センサー技術、測定器、通信システム、制御システムなどで広く活用されています。
センサー技術においては、温度、圧力、加速度、磁気などの物理量を電気信号に変換するために、アナログ技術が不可欠です。高精度温度センサーや圧力センサーでは、アナログ信号処理回路が測定精度の向上に重要な役割を果たしています。
音響機器分野では、マイクロフォンやスピーカーなどの変換器、アンプ、イコライザーなどの信号処理回路で、アナログ技術が中心的な役割を果たしています。特に、プロフェッショナル用途では、高品質マイクプリアンプやアナログミキサーが音質の向上に貢献しています。
通信システムにおいても、アナログ技術は重要です。無線通信では、アンテナから受信した電波をデジタル処理可能な信号に変換するため、RFアンプやミキサー回路などのアナログ回路が必要です。
医療機器分野では、心電図、脳波、血圧などの生体信号の測定にアナログ技術が欠かせません。これらの信号は微弱で高精度な測定が必要なため、医療用アンプや生体計測システムでは、特別に設計されたアナログ回路が使用されています。

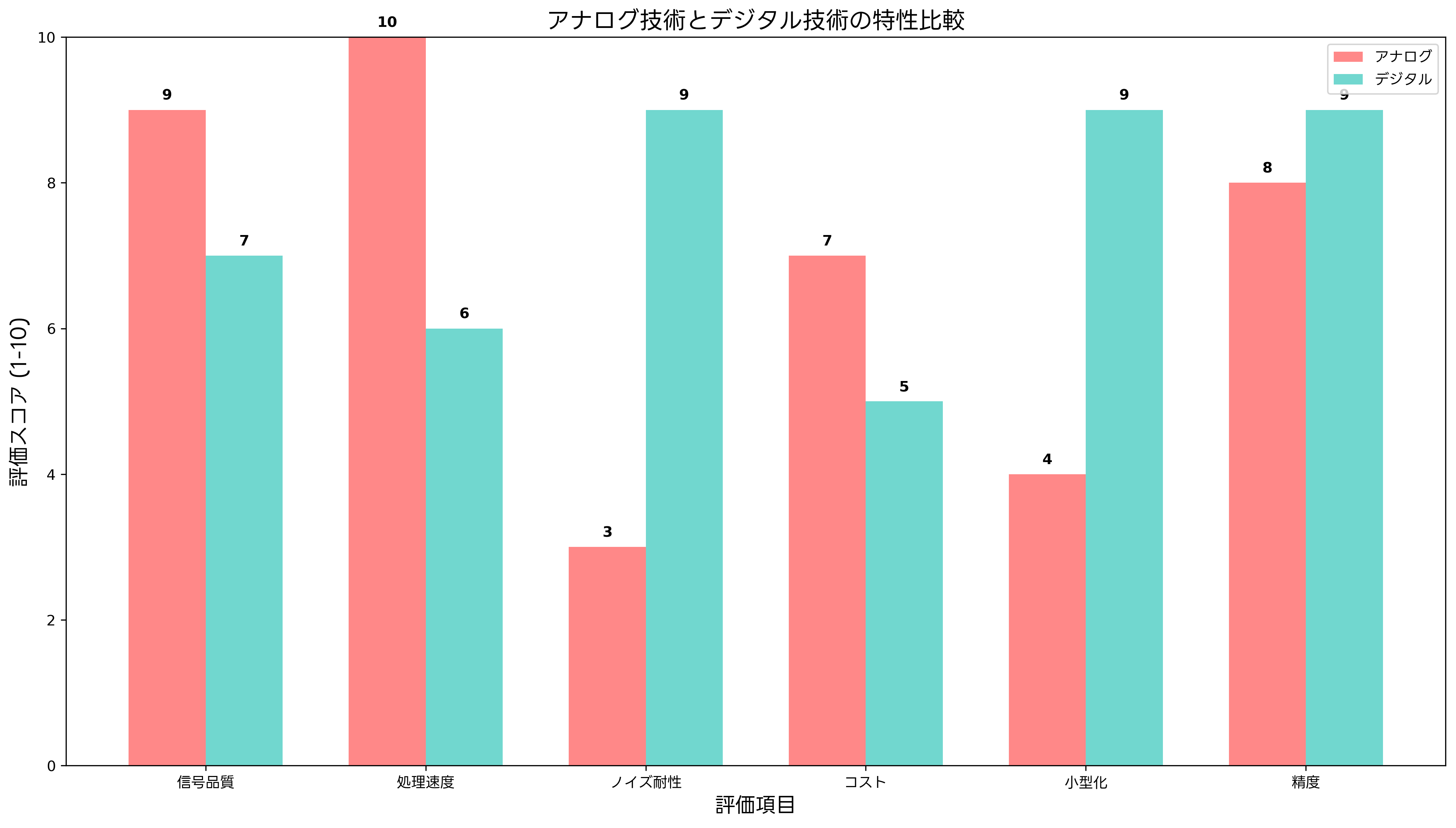

アナログとデジタルの特性比較
アナログ技術とデジタル技術は、それぞれ異なる特性と利点を持っています。両者を適切に組み合わせることで、最適なシステム設計が可能になります。
信号品質の観点では、アナログ技術は理論的に無限の分解能を持つため、非常に高品質な信号処理が可能です。しかし、ノイズの影響を受けやすく、信号の劣化が累積しやすいという課題があります。一方、デジタル技術はノイズに対して強く、信号の劣化が発生しにくいという利点があります。
処理速度については、アナログ回路は瞬時に動作するため、超高速な処理が可能です。デジタル処理では、クロック周期による制約があり、複雑な処理には時間がかかる場合があります。このため、リアルタイム性が重要なシステムでは、高速アナログ処理回路が使用されることがあります。
精度と再現性の面では、デジタル技術が優れています。デジタル信号は数値で表現されるため、理論的には完全な再現が可能です。アナログ信号は、温度変化や部品のばらつきなどの影響を受けやすく、長期的な安定性の確保が課題となります。
コストと実装の容易さでは、デジタル技術が有利です。デジタル回路は、集積化が容易で大量生産に適しています。また、ソフトウェアによる機能変更が可能なため、開発効率が高いという利点があります。
応用情報技術者試験での出題傾向
応用情報技術者試験においては、アナログ技術に関する問題が情報処理技術の基礎として出題されています。特に、アナログ-デジタル変換、サンプリング定理、量子化誤差、信号処理などの分野が重要なトピックとなります。
午前問題では、ナイキスト定理に関する計算問題、ADCの分解能に関する問題、アナログとデジタルの特性比較などが出題されます。例えば、「最高周波数20kHzの音声信号をデジタル化するために必要な最小サンプリング周波数を求める」といった問題や、「12ビットADCの量子化段階数を計算する」といった問題が典型的です。
午後問題では、より実践的な文脈でアナログ技術の理解が問われます。システム設計における最適なADC選択、ノイズ対策の検討、アナログとデジタルのハイブリッドシステムの設計などが出題テーマとなります。
試験対策としては、応用情報技術者試験の信号処理分野の参考書や電子回路の基礎書籍を活用して、理論的な理解を深めることが重要です。また、信号処理の演習問題集を通じて、計算問題の解法パターンを習得することも効果的です。
最新技術動向とアナログ技術の進化
現代のアナログ技術は、デジタル技術との融合により新たな展開を見せています。混合信号IC、アナログとデジタルが一体化したシステムオンチップ（SoC）、高精度ADC・DACなどの技術により、従来の限界を超える性能が実現されています。
Internet of Things（IoT）の普及により、センサーからのアナログ信号をデジタル化してクラウドに送信するシステムが一般的になっています。この分野では、IoT向けアナログフロントエンドや低消費電力ADCの開発が活発に行われています。
自動車産業では、自動運転技術の発展に伴い、LIDAR、レーダー、カメラなどのセンサーからのアナログ信号処理が重要になっています。これらのシステムでは、車載用高精度ADCや車載センサーインターフェースが使用されています。
5G通信システムでは、より高い周波数帯での信号処理が必要となり、ミリ波帯での高性能アナログ回路の開発が進んでいます。5G対応RFアンプやミリ波フロントエンドなどの技術が注目されています。
人工知能（AI）の分野でも、アナログ技術の活用が検討されています。ニューロモーフィック回路と呼ばれる脳の神経回路を模倣したアナログ回路により、低消費電力で高速なAI処理が可能になると期待されています。
実践的な設計考慮事項
アナログシステムを設計する際には、多くの実践的な考慮事項があります。まず、ノイズ対策が最重要課題の一つです。電源ノイズ、熱ノイズ、電磁干渉（EMI）などの様々なノイズ源から信号を保護するため、適切なノイズフィルターやEMIシールドの使用が必要です。
温度特性も重要な設計要素です。アナログ回路の性能は温度変化の影響を受けやすいため、温度補償回路の実装や、温度安定性の高い部品の選択が必要です。特に、精密測定器では、温度制御システムの導入も検討されます。
電源設計も極めて重要です。アナログ回路は電源の質に敏感なため、低ノイズ電源やリニア電源の使用が推奨されます。また、電源とグラウンドの配線設計も信号品質に大きく影響します。
部品選択においては、精度、温度特性、ノイズ特性、長期安定性などを総合的に評価する必要があります。高精度オペアンプや低ノイズ抵抗などの高品質部品の使用により、システム全体の性能向上が可能です。
測定とテストの重要性
アナログシステムの開発では、適切な測定とテストが成功の鍵となります。信号の歪み、ノイズレベル、周波数特性、温度特性などの様々なパラメータを正確に測定する必要があります。
高性能スペクトラムアナライザーを使用した周波数領域での解析や、高速オシロスコープによる時間領域での波形解析により、システムの性能を詳細に評価できます。
THD（全高調波歪み）、SNR（信号対雑音比）、SINAD（信号対雑音歪み比）などの重要な性能指標を測定するため、オーディオアナライザーや歪み測定器などの専用測定器が使用されます。
まとめ
アナログ技術は、デジタル技術が主流となった現代においても、物理世界とデジタル世界をつなぐ重要な技術として不可欠な存在です。特に、センサー技術、通信システム、音響機器、測定器などの分野では、アナログ技術の深い理解が求められます。
応用情報技術者にとっては、アナログ-デジタル変換の原理、サンプリング定理、量子化誤差などの基本概念を理解することが重要です。また、実際のシステム設計では、ノイズ対策、温度特性、電源設計などの実践的な知識も必要となります。
技術の進歩により、アナログとデジタルの境界は曖昧になりつつありますが、両者の特性を理解し、適切に組み合わせることで、より高性能で効率的なシステムを構築することができます。継続的な学習により、変化する技術動向に対応できる知識と技能を身につけることが、現代の情報技術者には求められています。
