コンピューターの動作において、CPU、メモリ、周辺機器を効率的に連携させるための重要な役割を果たすのがチップセットです。応用情報技術者試験においても頻出のトピックであり、現代のコンピューター技術を理解する上で欠かせない知識です。チップセットは、コンピューターシステム全体の性能と機能を決定する重要なコンポーネントであり、その仕組みを理解することで、ハードウェアの選択やシステム構成の最適化に役立てることができます。
チップセットとは、CPUと周辺機器の間でデータのやり取りを制御する複数の集積回路の集合体です。具体的には、メモリコントローラー、入出力コントローラー、PCIeコントローラー、USBコントローラーなどが統合されており、これらが協調してシステム全体の動作を支えています。現代のコンピューターにおいては、チップセットの性能がシステム全体のパフォーマンスに直接的な影響を与えるため、適切な選択が重要になります。
チップセットの歴史と進化
初期のパーソナルコンピューターでは、各機能が個別のチップとして実装されていましたが、集積度の向上と製造技術の発達により、複数の機能を一つのチップに統合することが可能になりました。1980年代後半から1990年代にかけて、マザーボード上の部品点数を削減し、信頼性を向上させるために、チップセットという概念が生まれました。

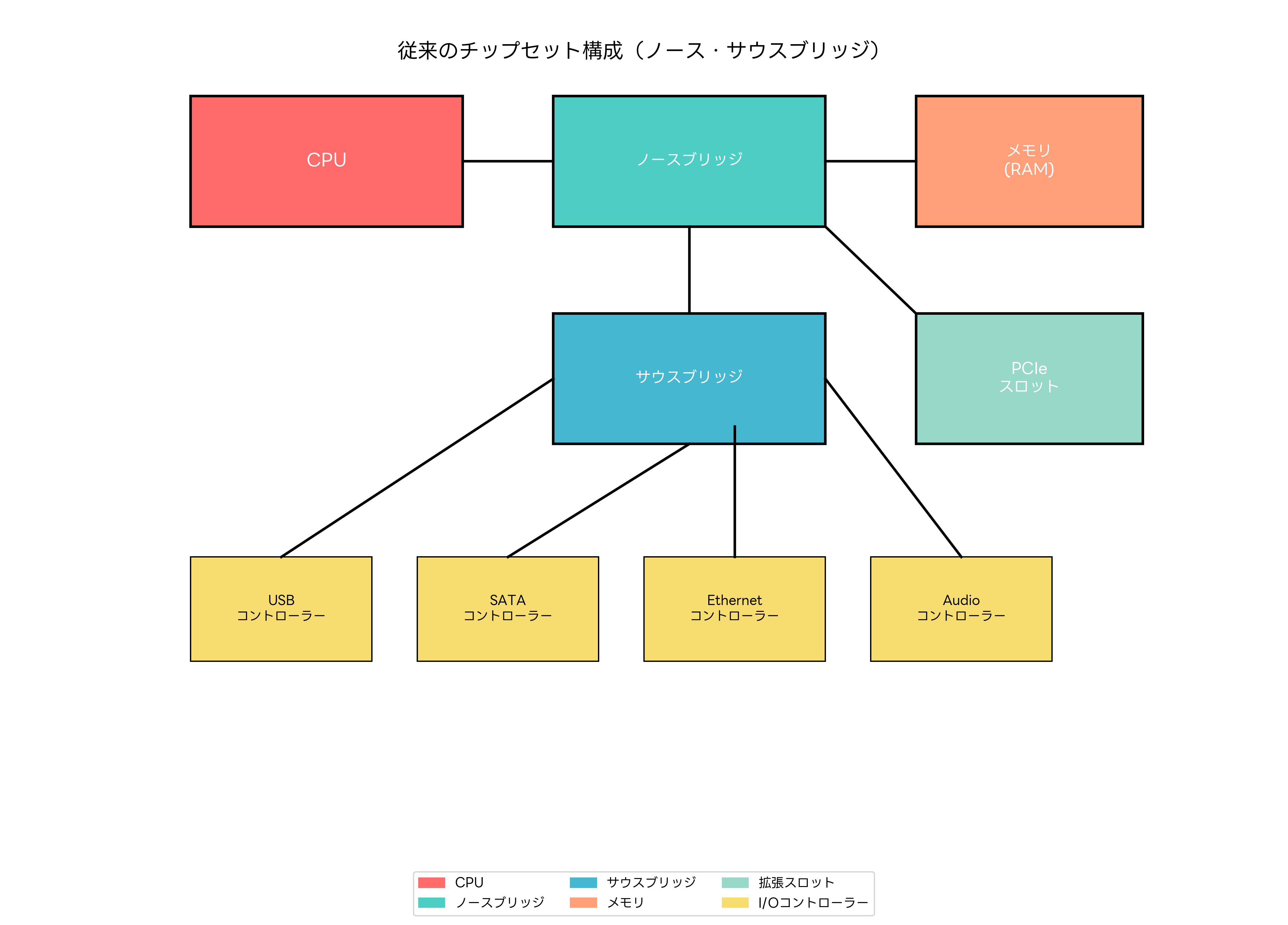

従来のチップセット構成では、ノースブリッジとサウスブリッジの2つの主要なチップで構成されていました。ノースブリッジは高速なデータ転送が必要な機能を担当し、CPU、メモリ、AGPスロット（後にPCIeスロット）との接続を制御していました。一方、サウスブリッジは比較的低速な周辺機器との接続を担当し、PCI、USB、IDE/SATA、オーディオ、LANなどの制御を行っていました。
高性能なマザーボードを選択する際には、チップセットの性能が重要な判断基準となります。特に、ゲーミング用途や業務用システムでは、チップセットの機能と性能が直接的にシステムの能力に影響するため、慎重な選択が必要です。
近年の技術進歩により、多くの機能がCPU内に統合されるようになりました。メモリコントローラーがCPU内に統合され、PCIeコントローラーも一部がCPU直結となることで、従来のノースブリッジの役割は大幅に縮小されました。現在では、PCH（Platform Controller Hub）と呼ばれる単一のチップが、従来のサウスブリッジの機能を拡張した形で実装されています。
現代のチップセット構成

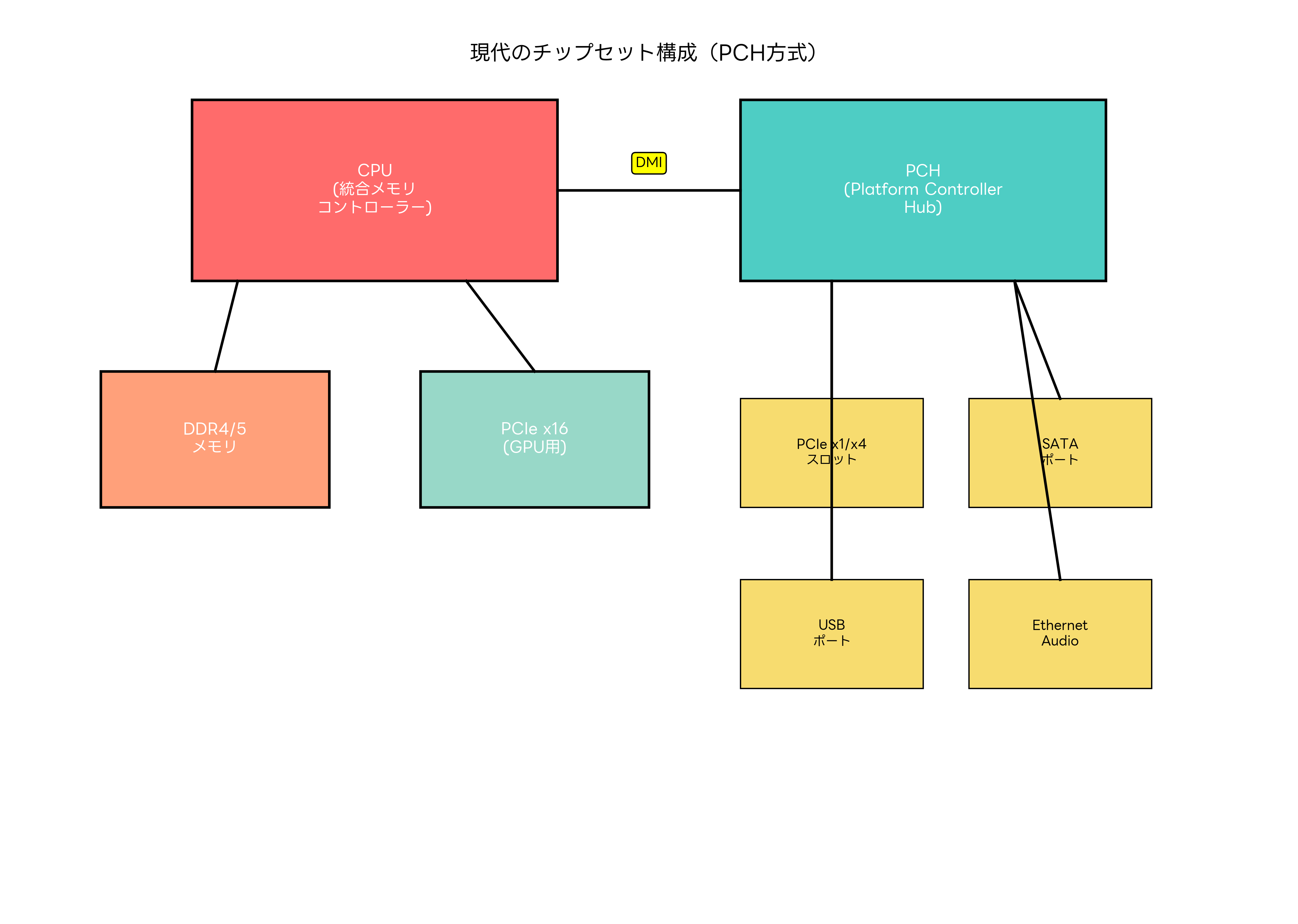

現代のチップセットは、主にPCH（Platform Controller Hub）と呼ばれる単一のコントローラーチップで構成されています。このPCHは、CPU内に統合されたメモリコントローラーやPCIeコントローラーと連携して、システム全体の制御を行います。CPUとPCHは、DMI（Direct Media Interface）と呼ばれる高速なインターフェースで接続されており、効率的なデータ転送が可能です。
CPUには、メモリコントローラー、高速PCIeレーン（通常はx16レーン、グラフィックスカード用）、一部のI/Oコントローラーが統合されています。これにより、メモリアクセスの遅延が大幅に削減され、システム全体の性能向上が実現されています。特に、高性能なDDR5メモリを使用する場合、CPU内蔵のメモリコントローラーが直接制御することで、最大限の性能を引き出すことができます。
PCHは、追加のPCIeレーン、USB、SATA、Ethernet、オーディオ、その他の周辺機器制御を担当しています。これらの機能により、多様な拡張カードや周辺機器との接続が可能になり、用途に応じたシステム構成の柔軟性が確保されています。
現代のチップセットでは、電力効率も重要な要素となっています。低消費電力設計により、ノートパソコンやコンパクトデスクトップでの使用において、バッテリー持続時間の向上や発熱の抑制が実現されています。省電力対応のマザーボードを選択することで、環境に優しく経済的なシステム運用が可能になります。
主要メーカーとチップセットの種類

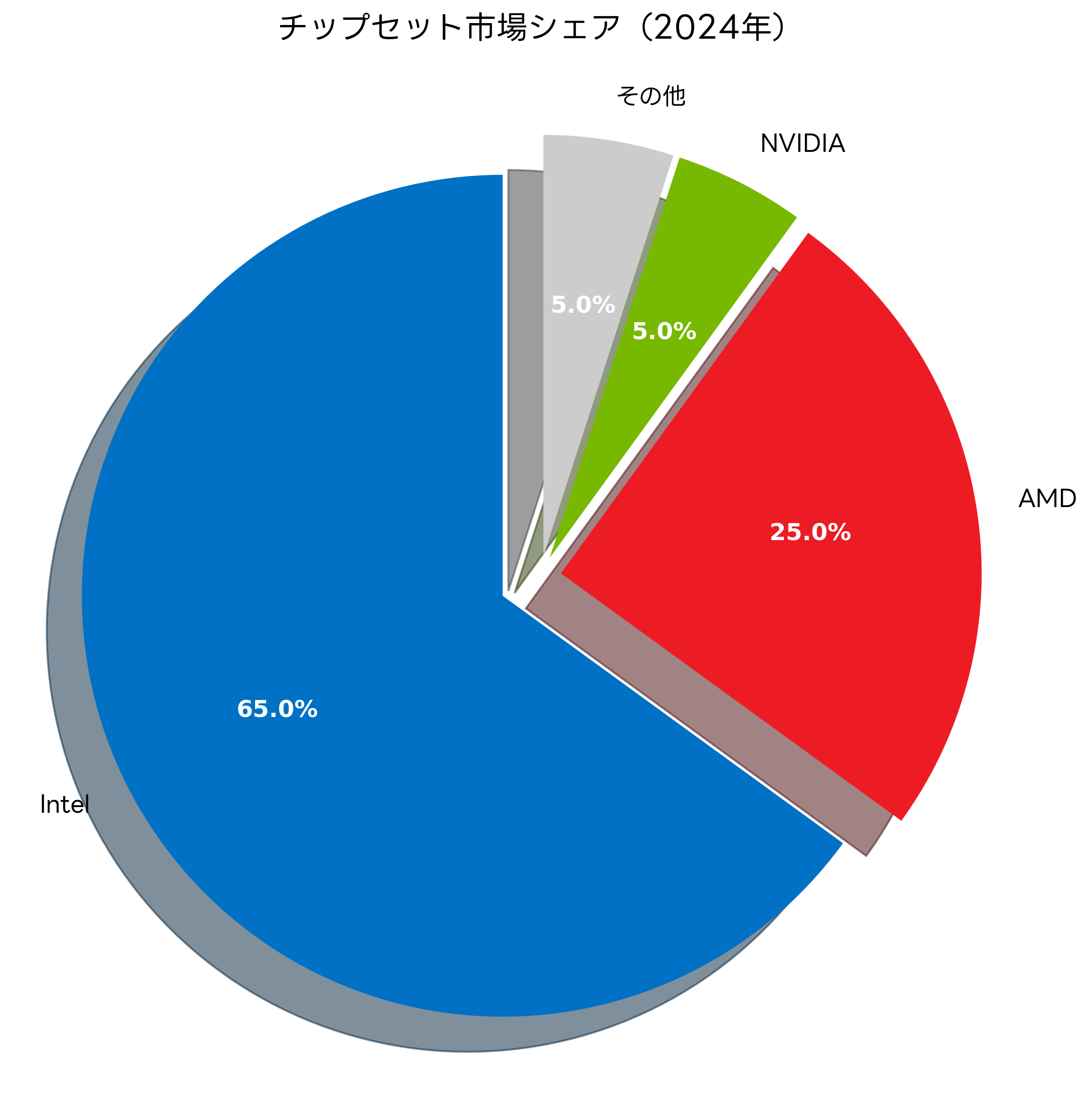

チップセット市場は、主にIntel、AMD、NVIDIAの3社が占有しています。それぞれが異なる特徴と強みを持ち、様々な用途に対応したチップセットを提供しています。
Intelは、コンシューマー向けからサーバー向けまで幅広いチップセットを提供しており、特に統合性と安定性に優れています。最新のZ790、H770、B760シリーズでは、DDR5メモリサポート、PCIe 5.0対応、高速なI/O機能を提供しています。Intel対応マザーボードは、ビジネス用途から高性能ゲーミングまで、幅広いニーズに対応できます。
AMDのチップセットは、優れたコストパフォーマンスと拡張性で知られています。特に、AM4ソケットの長期サポートにより、CPUのアップグレード時にマザーボードを交換する必要がないという大きなメリットがあります。X670、B650シリーズでは、PCIe 5.0、DDR5サポート、豊富な拡張性を提供しています。AMD対応マザーボードは、特に価格重視のユーザーやエンスージアストに人気があります。
NVIDIAは、主にハイエンド用途向けのチップセットを提供しており、特にワークステーションやサーバー市場で強い存在感を示しています。nForceシリーズやTegraシリーズなど、特定の用途に特化した製品を展開しています。
各メーカーのチップセットを選択する際には、CPU との互換性、必要な機能、予算、将来の拡張性などを総合的に考慮する必要があります。チップセット比較ツールやハードウェア情報ソフトウェアを活用することで、最適な選択を行うことができます。
チップセットの機能と特徴
現代のチップセットは、多岐にわたる機能を統合しており、システムの性能と使い勝手に直接影響します。主要な機能には、PCIe制御、USB制御、SATA制御、Ethernet制御、オーディオ制御などがあります。
PCIeコントローラーは、グラフィックスカード、NVMe SSD、ネットワークカード、サウンドカードなどの高速拡張カードとの接続を制御します。PCIe 5.0では、従来のPCIe 4.0と比較して2倍の帯域幅を実現し、最新のNVMe SSDでは読み取り速度12GB/s以上の性能を発揮できます。
USBコントローラーでは、USB 3.2 Gen2、USB 4、Thunderbolt 4などの最新規格をサポートしており、高速外付けストレージや多機能ドッキングステーションとの接続が可能です。特に、クリエイティブワークやデータ集約的な作業において、高速なデータ転送は作業効率の大幅な向上をもたらします。
SATAコントローラーは、従来の2.5インチSSDやHDDとの接続を制御します。SATA 3.0では最大6Gbpsの転送速度を提供し、大容量ストレージとの接続に適しています。データアーカイブやバックアップ用途では、高信頼性のエンタープライズHDDを使用することで、長期的なデータ保存が可能です。
ネットワーク機能では、Gigabit Ethernet、2.5G Ethernet、Wi-Fi 6E、Bluetoothなどをサポートしており、多様な通信環境に対応できます。高速有線LANアダプターやWi-Fi 6E対応無線LANカードを使用することで、最新のネットワーク環境を活用できます。
マザーボードフォームファクターとの関係

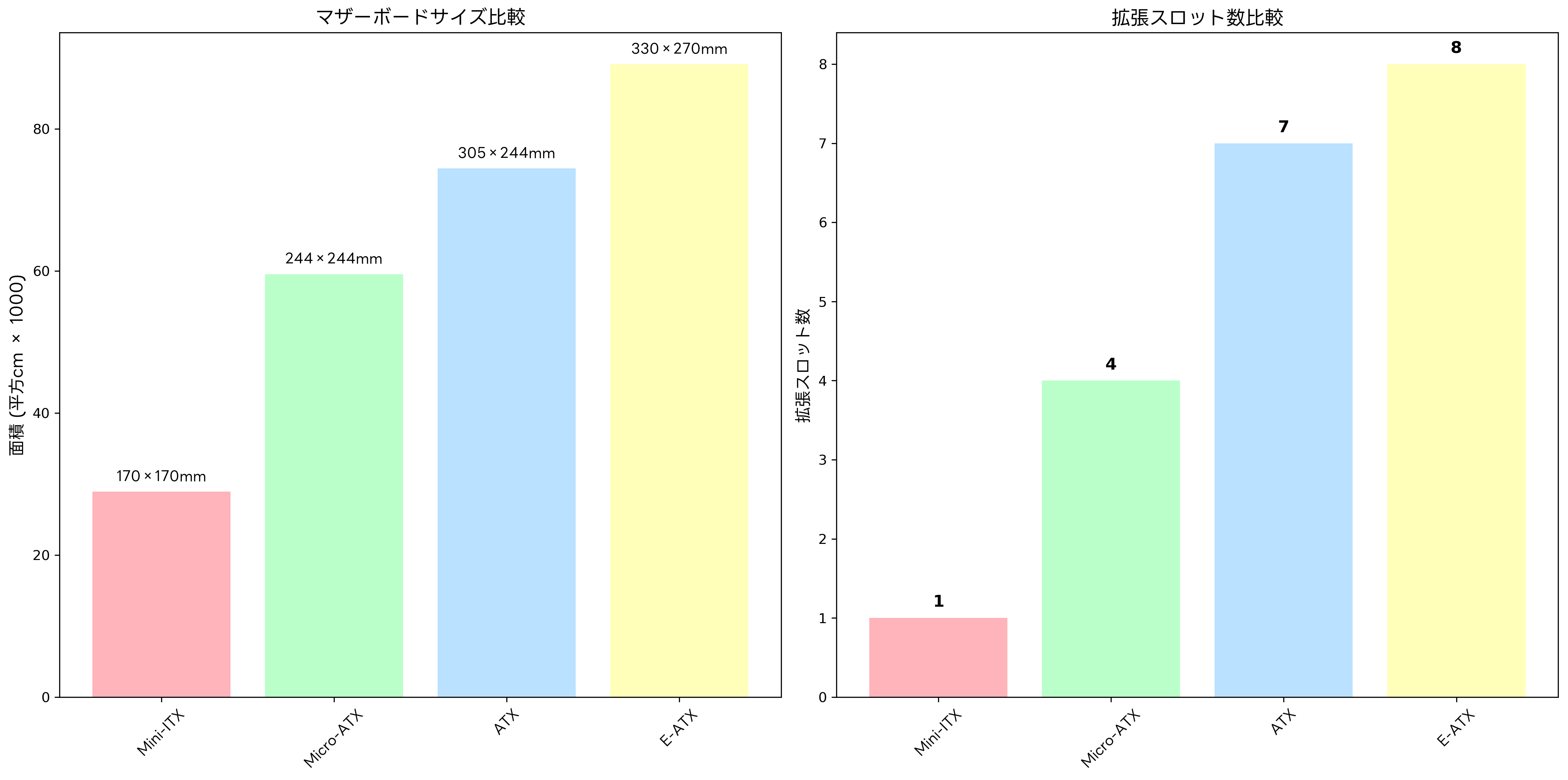

チップセットの機能は、マザーボードのフォームファクターによっても制限されます。ATX、Micro-ATX、Mini-ITXなど、サイズの異なるフォームファクターでは、実装可能な拡張スロットや端子の数が異なります。
ATXフォームファクターは、最も多くの拡張スロットと端子を実装でき、ハイエンドチップセットの機能を最大限活用できます。ATXマザーボードは、複数のグラフィックスカード、大量のストレージ、多数の拡張カードを搭載する用途に適しています。
Micro-ATXは、コンパクトさと機能のバランスが取れたフォームファクターです。中程度の拡張性を保ちながら、小型PCケースでの使用が可能で、多くの一般用途に適しています。
Mini-ITXは、最小サイズのフォームファクターで、超小型PCケースでの使用に最適です。拡張性は限定的ですが、リビングPC、HTPC、コンパクトワークステーションなどの用途で人気があります。
フォームファクターの選択は、使用目的、設置環境、必要な拡張性、予算などを総合的に考慮して決定する必要があります。フォームファクター選択ガイドを参考にすることで、最適な選択を行うことができます。
応用情報技術者試験での出題傾向
応用情報技術者試験においては、チップセットに関する問題がテクノロジー分野で頻繁に出題されています。特に、ハードウェアの構成要素としてのチップセットの役割、各種インターフェース、性能特性などが重要な出題ポイントです。
午前問題では、チップセットの基本構成、ノースブリッジとサウスブリッジの役割、現代のPCH構成、各種インターフェースの特徴などが問われます。例えば、「PCIe 4.0の転送速度はPCIe 3.0と比較してどの程度向上するか」といった具体的な技術仕様に関する問題や、「DMIインターフェースの役割は何か」といった構成要素に関する問題が出題されます。
午後問題では、システム構成の最適化、性能ボトルネックの特定、拡張性の評価などの実践的な応用が問われます。企業のシステム更新計画、サーバー構成の選択、コストパフォーマンスの評価などの文脈で、チップセットの知識を活用する能力が評価されます。
試験対策としては、応用情報技術者試験の専門参考書で理論的知識を習得し、ハードウェア技術書で実践的理解を深めることが重要です。また、過去問題集を繰り返し解くことで、出題パターンと解法を身につけることができます。
実際のハードウェアに触れる機会がある場合は、マザーボードの分解組立キットやハードウェア学習セットを使用して、理論と実践を結びつけることが効果的です。
トラブルシューティングと診断
チップセット関連の問題は、システムの安定性と性能に深刻な影響を与える可能性があります。適切な診断と対処法を理解することは、システム管理者やエンジニアにとって重要なスキルです。
一般的なチップセット関連の問題には、ドライバーの不整合、発熱による動作不安定、電源供給の不足、互換性の問題などがあります。これらの問題を効率的に診断するためには、ハードウェア診断ツールやシステム監視ソフトウェアの活用が有効です。
発熱対策は、チップセットの安定動作にとって重要な要素です。特に高性能チップセットでは、適切な冷却が必要になります。チップセット用ヒートシンクやマザーボード冷却ファンを使用することで、安定した動作環境を維持できます。
電源供給の問題は、システムの不安定性や突然のシャットダウンを引き起こす可能性があります。高品質な電源ユニットや電源テスターを使用して、適切な電力供給を確保することが重要です。
将来の技術動向
チップセット技術は、コンピューティング需要の変化とともに継続的に進化しています。人工知能、機械学習、リアルタイム処理、エッジコンピューティングなどの新しい要求に対応するため、チップセットの機能と性能も向上し続けています。
次世代のチップセットでは、PCIe 6.0、DDR6メモリ、USB4 Version 2、Thunderbolt 5などの新しい規格への対応が予定されています。これらの技術により、データ転送速度のさらなる向上と新しいアプリケーションの可能性が広がります。
AIアクセラレーション機能の統合も注目される動向の一つです。チップセット内にAI処理専用のユニットを組み込むことで、エッジでのAI推論処理を効率化し、クラウドへの依存を減らすことが可能になります。
セキュリティ機能の強化も重要なトレンドです。ハードウェアレベルでの暗号化処理、セキュアブート、信頼できる実行環境の提供により、システム全体のセキュリティレベルの向上が図られています。
まとめ
チップセットは、現代のコンピューターシステムにおいて中核的な役割を果たす重要なコンポーネントです。CPU、メモリ、周辺機器の効率的な連携を実現し、システム全体の性能と機能を決定しています。応用情報技術者試験においても重要なトピックであり、理論的理解と実践的応用の両方が求められます。
技術の進歩とともに、チップセットの機能は継続的に進化し、新しいアプリケーションや使用シーンに対応しています。適切なチップセットの選択と理解により、最適なシステム構成を実現し、効率的なコンピューティング環境を構築することができます。継続的な学習と実践により、変化する技術トレンドに対応できる知識とスキルを身につけることが重要です。
