コンピュータシステムの心臓部とも言えるマザーボードは、CPU、メモリ、拡張カード、ストレージデバイスなど、あらゆるコンポーネントを接続し、統合する重要な役割を果たしています。応用情報技術者試験においても、ハードウェア分野の基礎知識として頻繁に出題される重要なトピックです。現代のデジタル社会を支えるコンピュータシステムの根幹を理解するために、マザーボードの仕組みと機能について詳しく解説していきます。

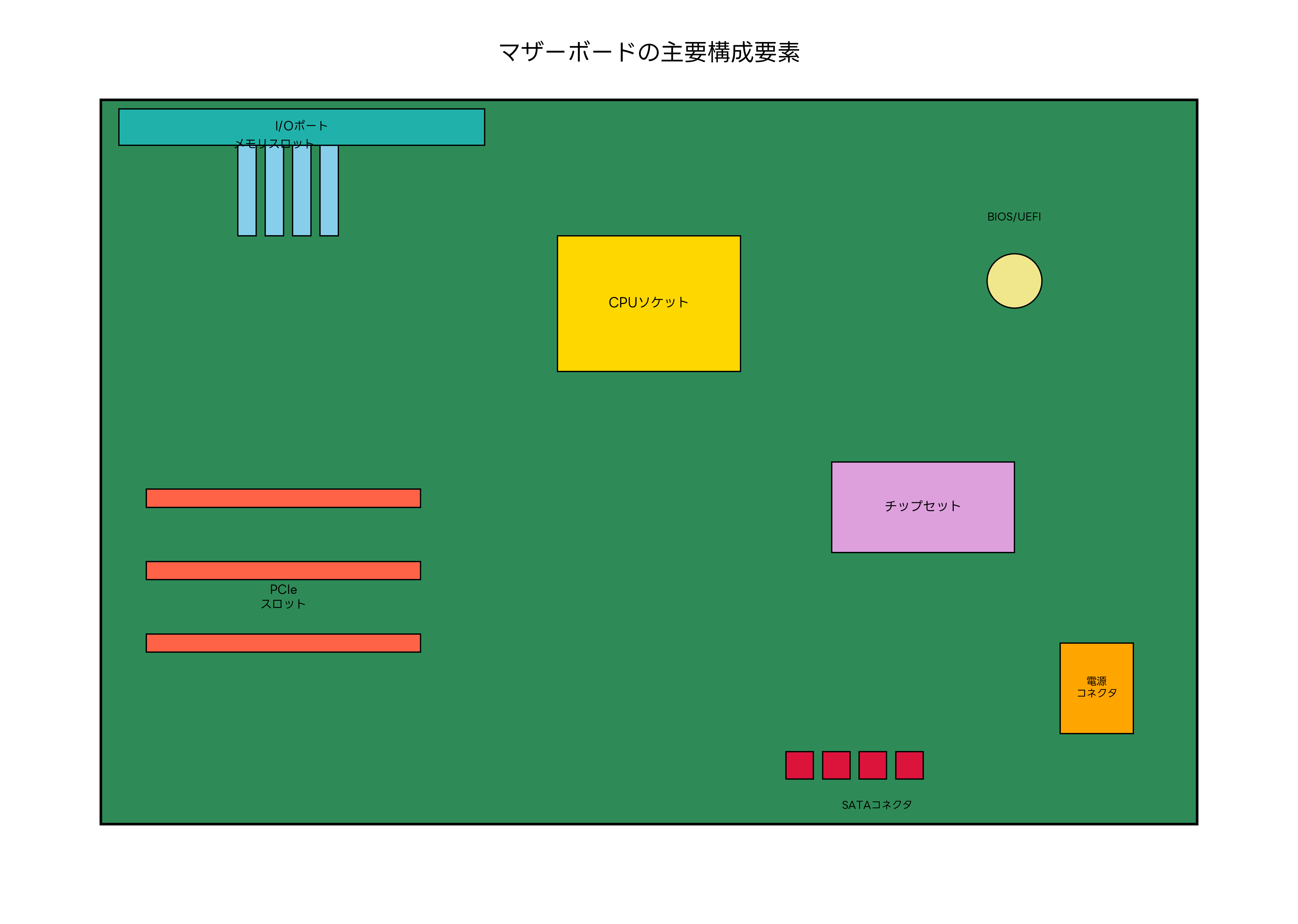

マザーボードは、電子回路が印刷された基板上に、様々なコンポーネントが配置された複雑な電子機器です。この基板は、多層構造になっており、電源供給ライン、データ転送ライン、グランドラインなどが精密に設計されています。一般的なマザーボードには、CPUソケット、メモリスロット、拡張スロット、各種コネクタ、チップセット、BIOS/UEFIチップなどが搭載されており、これらが協調して動作することでコンピュータシステム全体が機能します。
CPUソケット：プロセッサとの接続インターフェース
CPUソケットは、マザーボード上で最も重要なコンポーネントの一つであり、中央処理装置であるCPUを物理的に接続するための機構です。CPUソケットの設計は、対応するCPUメーカーとそのアーキテクチャによって大きく異なります。Intel製のCPUには、LGA（Land Grid Array）と呼ばれるソケット形式が一般的に使用されており、LGA1700、LGA1200などの規格があります。一方、AMD製のCPUには、PGA（Pin Grid Array）形式のAM4やAM5ソケットが採用されています。
CPUソケットの選択は、システム全体の性能と将来の拡張性を大きく左右します。最新のIntel Core i9プロセッサーやAMD Ryzen 9シリーズを活用するためには、対応するソケットを搭載したマザーボードが必要です。また、CPUソケット周辺の設計は、高性能なCPUクーラーの取り付けにも大きく影響するため、冷却システムとの互換性も重要な考慮事項となります。
ソケットの接続方式にも技術的な進歩が見られます。従来のフリクション接続から、より確実で耐久性の高いZIFソケット（Zero Insertion Force）が一般的になり、さらに最近では、CPUの取り付けがより簡単になったLGA方式が主流となっています。これらの改良により、CPUの交換作業がより安全で確実に行えるようになりました。
メモリスロット：システムメモリとの接続
メモリスロットは、システムメモリ（RAM）を接続するための重要なコンポーネントです。現代のマザーボードには、通常2本から4本のメモリスロットが搭載されており、DDR4やDDR5規格のメモリモジュールに対応しています。メモリスロットの設計は、メモリの転送速度、容量、信頼性に直接影響するため、高精度な製造技術が要求されます。
デュアルチャネル、クアッドチャネルなどのマルチチャネル技術により、メモリの帯域幅を向上させることが可能です。適切な高速DDR5メモリを選択し、対応するゲーミング用マザーボードと組み合わせることで、システム全体のパフォーマンスを大幅に向上させることができます。
メモリスロットの配置とスロット間の距離も重要な設計要素です。大型のメモリヒートスプレッダーを搭載したオーバークロック対応メモリを使用する場合、適切なクリアランスが確保されていないと物理的な干渉が発生する可能性があります。
拡張スロット：システムの拡張性を提供
マザーボード上の拡張スロットは、グラフィックスカード、サウンドカード、ネットワークカード、ストレージ拡張カードなどの追加コンポーネントを接続するためのインターフェースです。現在主流となっているPCI Express（PCIe）規格は、従来のPCI規格に比べて大幅に高速化され、PCIe 4.0では最大16Gbpsの転送速度を実現しています。
PCIeスロットには、x1、x4、x8、x16という異なるレーン数の規格があり、接続するデバイスの要求帯域に応じて選択されます。最新の高性能グラフィックスカードでは、PCIe x16スロットのフル帯域を活用することで、4K解像度でのゲーミングやAIコンピューティングなどの重負荷処理に対応しています。
M.2スロットは、近年重要性が増している拡張インターフェースです。主に高速SSDの接続に使用され、SATA接続では実現できない高速データ転送を可能にします。NVMe M.2 SSDを活用することで、システムの起動時間やアプリケーションのロード時間を大幅に短縮できます。
チップセット：システム全体を制御する司令塔
チップセットは、CPU以外のシステム全体を制御する重要な集積回路群です。伝統的に、ノースブリッジとサウスブリッジの2チップ構成でしたが、現代では多くの機能がCPUに統合され、単一のサウスブリッジチップ（Platform Controller Hub、PCH）による構成が一般的になっています。

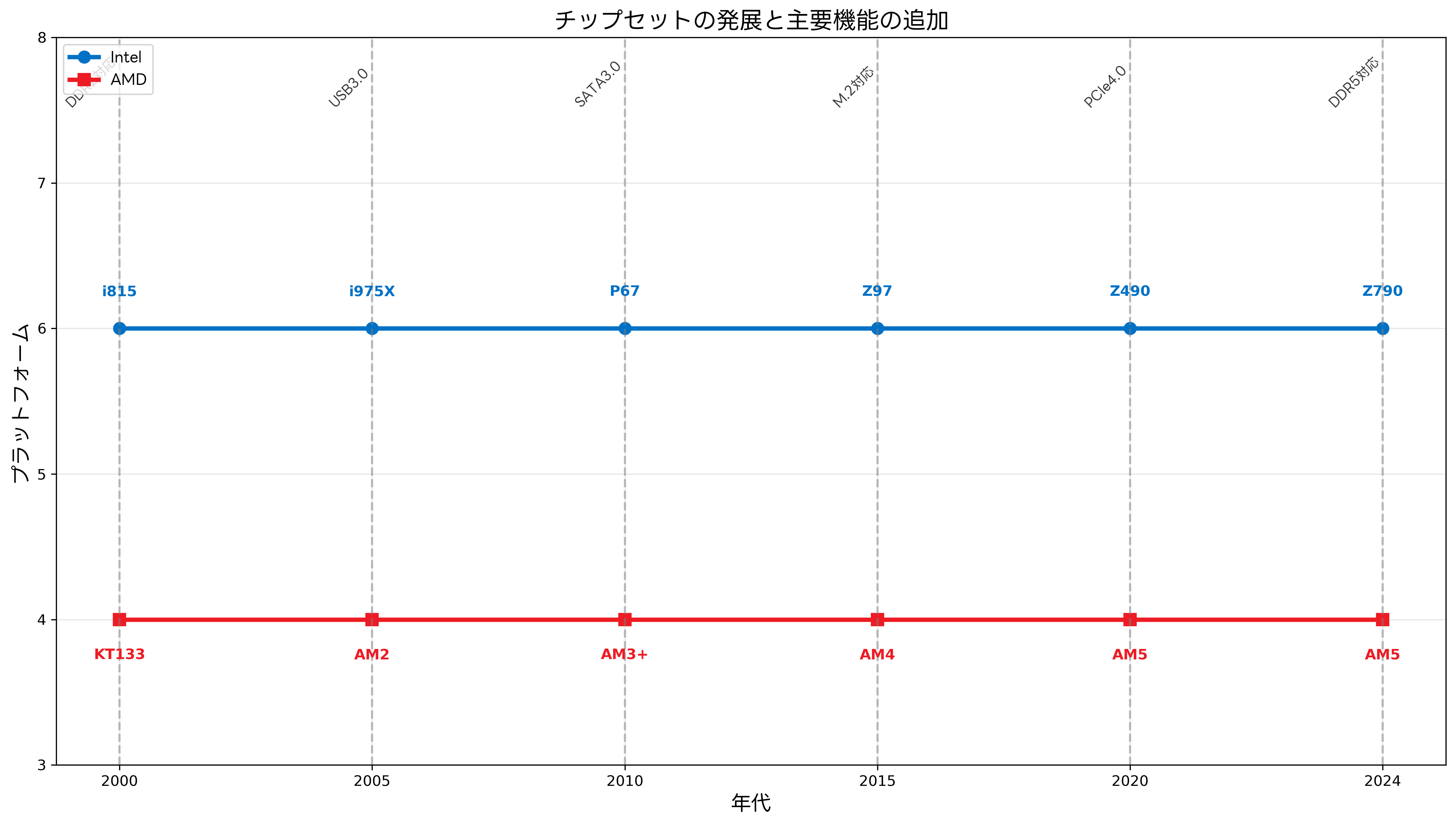

チップセットの選択は、システムの機能と性能を決定する重要な要素です。Intel Z790チップセットやAMD X670チップセットなどの最新チップセットでは、PCIe 5.0サポート、DDR5メモリ対応、USB 3.2 Gen2x2サポートなど、最新の高速インターフェースに対応しています。Z790チップセット搭載マザーボードを選択することで、これらの最新機能を活用することができます。
チップセットは、ストレージインターフェースの制御も担当します。SATAポートの数と速度、M.2スロットの数とサポートするプロトコル（SATA、PCIe、NVMe）などが、チップセットによって決定されます。大容量ストレージが必要な用途では、マルチベイNASシステムとの連携も考慮した、豊富なストレージオプションを提供するマザーボードが有効です。
BIOS/UEFI：システム起動の基盤
BIOS（Basic Input/Output System）およびその後継であるUEFI（Unified Extensible Firmware Interface）は、マザーボード上のフラッシュメモリに格納されるファームウェアです。システムの電源投入時に最初に実行されるプログラムであり、ハードウェアの初期化、設定管理、オペレーティングシステムの起動などの重要な役割を担っています。
現代のUEFIシステムでは、グラフィカルユーザーインターフェースを提供し、マウス操作による直感的な設定変更が可能です。オーバークロック設定、電力管理、セキュリティ設定、起動順序の変更など、システムの動作を詳細にカスタマイズできます。オーバークロック対応マザーボードでは、CPU、メモリ、GPUの詳細な電圧・クロック設定が可能で、システムの性能を限界まで引き出すことができます。
UEFIのセキュリティ機能も重要な要素です。Secure Boot機能により、未承認のブートローダーやオペレーティングシステムの実行を防ぎ、システムのセキュリティを向上させます。また、TPM（Trusted Platform Module）チップとの連携により、暗号化キーの安全な管理とシステムの完全性検証を実現します。
フォームファクターと物理設計

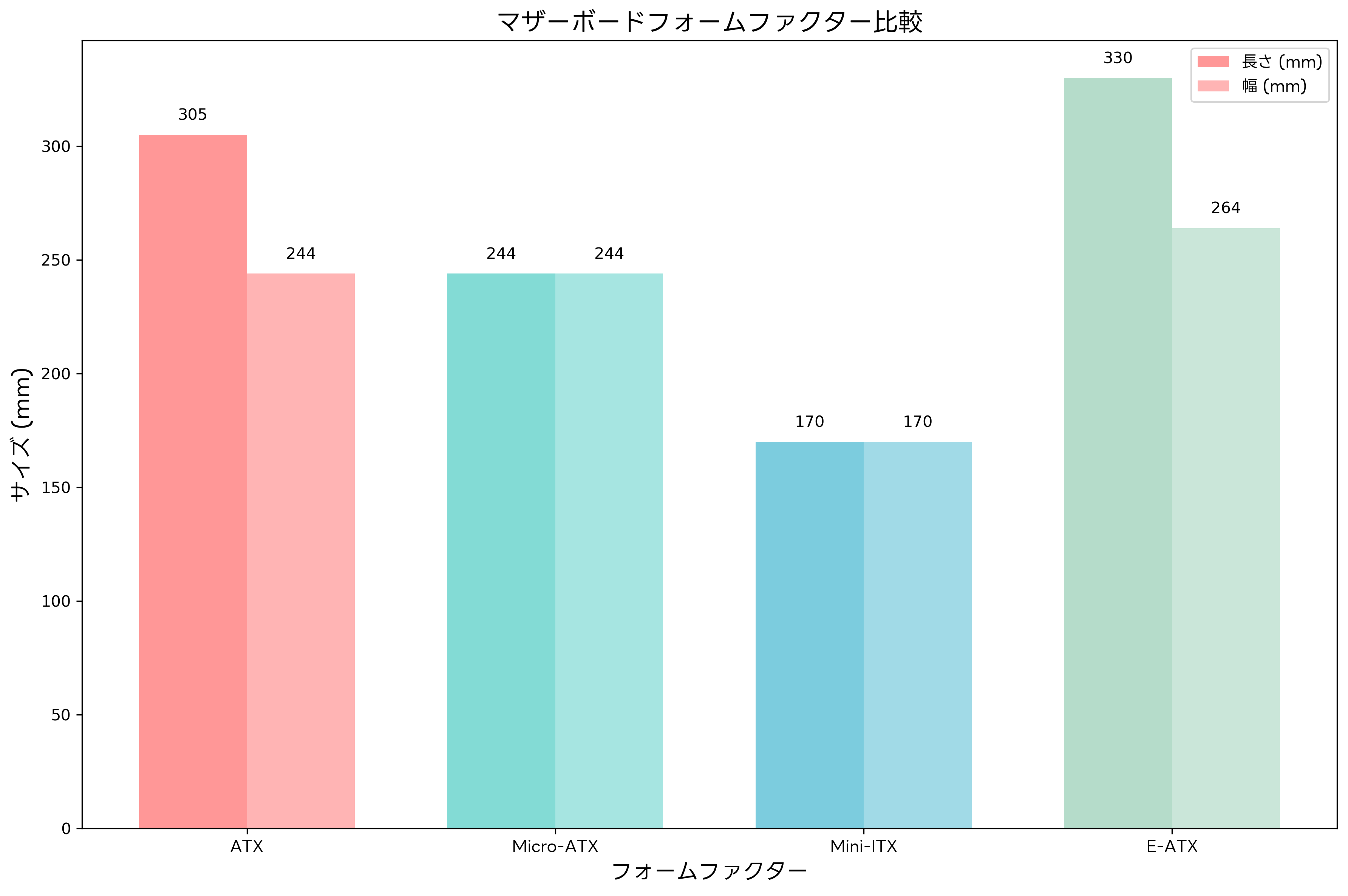

マザーボードのフォームファクターは、PCケースとの互換性、拡張性、冷却性能などを決定する重要な要素です。ATX、Micro-ATX、Mini-ITX、E-ATXなど、用途に応じて様々なサイズ規格が標準化されています。
ATX規格（305mm×244mm）は、最も一般的なフォームファクターであり、豊富な拡張スロットと接続端子を提供します。ATX対応PCケースとの組み合わせにより、高い拡張性とメンテナンス性を実現できます。一方、Micro-ATX（244mm×244mm）は、コンパクトなシステム構築に適しており、Micro-ATX対応ケースと組み合わせることで、省スペースながら必要十分な機能を提供します。
Mini-ITX（170mm×170mm）は、最小サイズのフォームファクターであり、HTPCやコンパクトゲーミングPC向けに設計されています。限られたスペース内に高密度で部品を配置するため、高度な設計技術が要求されます。Mini-ITX対応の小型ケースと組み合わせることで、デスクトップスペースを最小限に抑えた高性能システムを構築できます。
電源供給システムとVRM設計
マザーボードの電源供給システムは、安定したシステム動作を保証するための重要な要素です。VRM（Voltage Regulator Module）回路は、ATX電源から供給される12Vや5Vの電圧を、CPUやメモリが要求する精密な電圧レベルに変換します。高性能CPUでは、動的な電圧調整が必要であり、VRM回路の品質がシステムの安定性と性能に直接影響します。
高品質なVRM回路を搭載したマザーボードでは、日本製固体コンデンサ、高効率MOSFETトランジスタ、多フェーズ電源設計などが採用されています。これらの高品質コンポーネントにより、電圧リップルの抑制、発熱の軽減、長期安定性の向上が実現されます。高品質VRM搭載マザーボードは、オーバークロック時の安定性や長期使用時の信頼性において大きなアドバンテージを提供します。
電源コネクタの配置と種類も重要な設計要素です。24ピンATX電源コネクタ、8ピンCPU電源コネクタに加えて、高性能システムでは追加の電源コネクタが必要になる場合があります。モジュラー対応電源ユニットと組み合わせることで、ケーブル管理を改善し、エアフローを最適化できます。
I/Oインターフェースと接続性
現代のマザーボードには、様々なI/Oインターフェースが搭載されており、外部デバイスとの接続を提供します。USB 3.2 Gen2、USB-C、HDMI、DisplayPort、Ethernet、オーディオ端子など、多様な接続オプションが用意されています。
USB接続では、転送速度と電力供給能力の向上が続いています。USB 3.2 Gen2x2では最大20Gbpsの転送速度を実現し、大容量ファイルの高速転送が可能です。高速USB 3.2対応外付けSSDを活用することで、ポータブルストレージの性能を最大限に引き出すことができます。
ネットワーク接続では、2.5Gbps Ethernetや10Gbps Ethernetに対応したマザーボードが登場しています。高速ネットワーク接続により、ネットワーク経由でのデータ転送、クラウドバックアップ、ストリーミングサービスの利用が快適になります。10Gbps対応ネットワークスイッチと組み合わせることで、高速ネットワーク環境を構築できます。
市場動向とメーカー分析

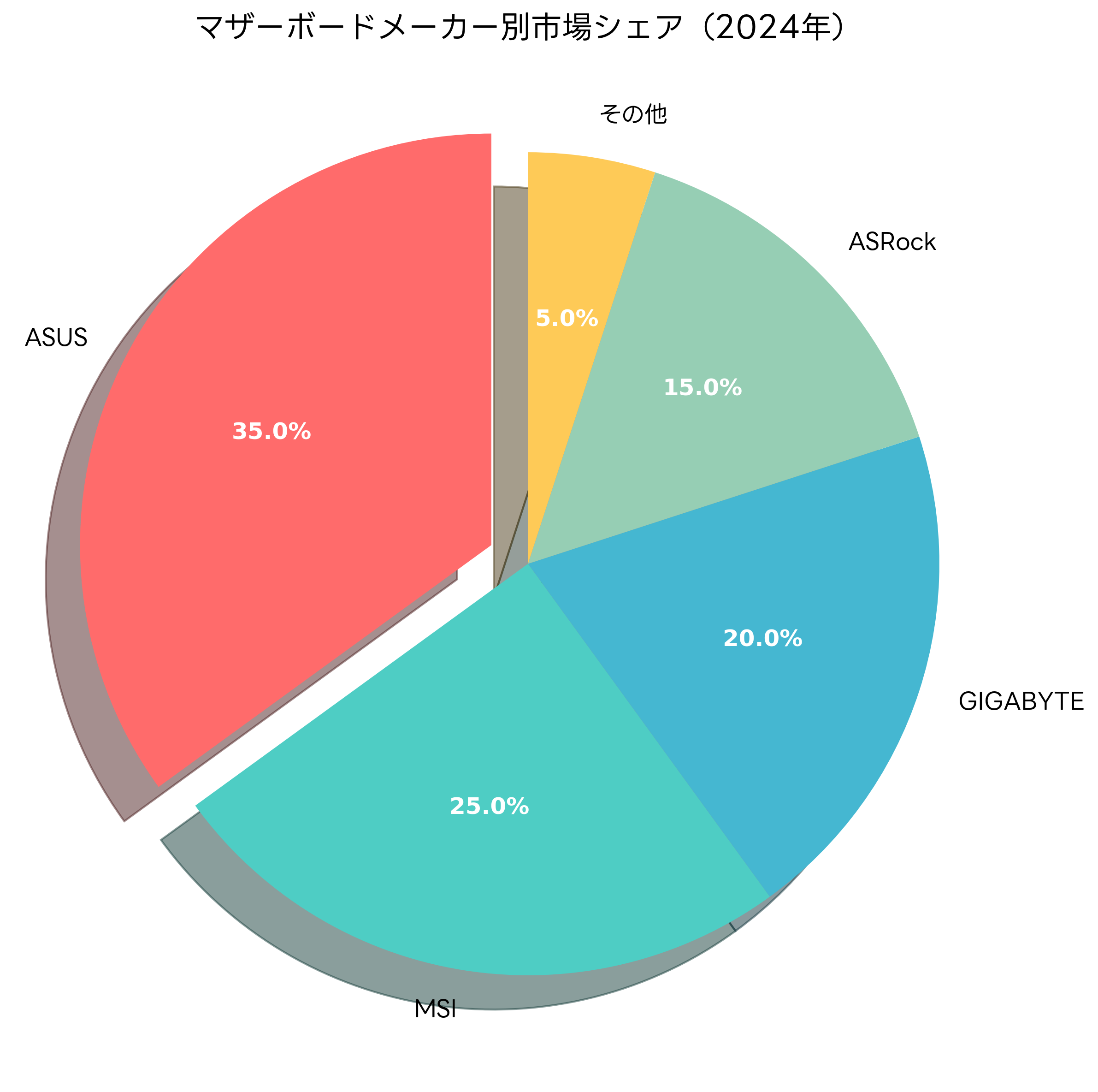

マザーボード市場は、数社の主要メーカーによって競争が展開されています。ASUS、MSI、GIGABYTE、ASRockなどが主要プレイヤーとして、それぞれ異なる特徴と強みを持った製品を展開しています。
ASUSは、ROGシリーズを中心としたゲーミング向け製品と、ProArtシリーズなどのクリエイター向け製品で高い評価を得ています。ASUS ROGシリーズマザーボードは、オーバークロック機能、RGB照明、高品質オーディオなどの特徴を備えており、エンスージアスト向けの市場をリードしています。
MSIは、ゲーミング市場でのブランド力とコストパフォーマンスのバランスで競争力を保っています。MSI MAGシリーズは、ゲーマー向けの機能を手頃な価格で提供し、幅広いユーザー層に支持されています。
GIGABYTEは、AORUSブランドでゲーミング市場に参入し、独自の技術革新で差別化を図っています。GIGABYTE AORUSマザーボードは、先進的なCPU冷却技術や高速ネットワーク機能で注目を集めています。
ASRockは、コストパフォーマンスと革新的な機能の組み合わせで独自のポジションを確立しています。ASRock X670Eマザーボードは、AMD Ryzen 7000シリーズとの組み合わせで高い性能を発揮します。

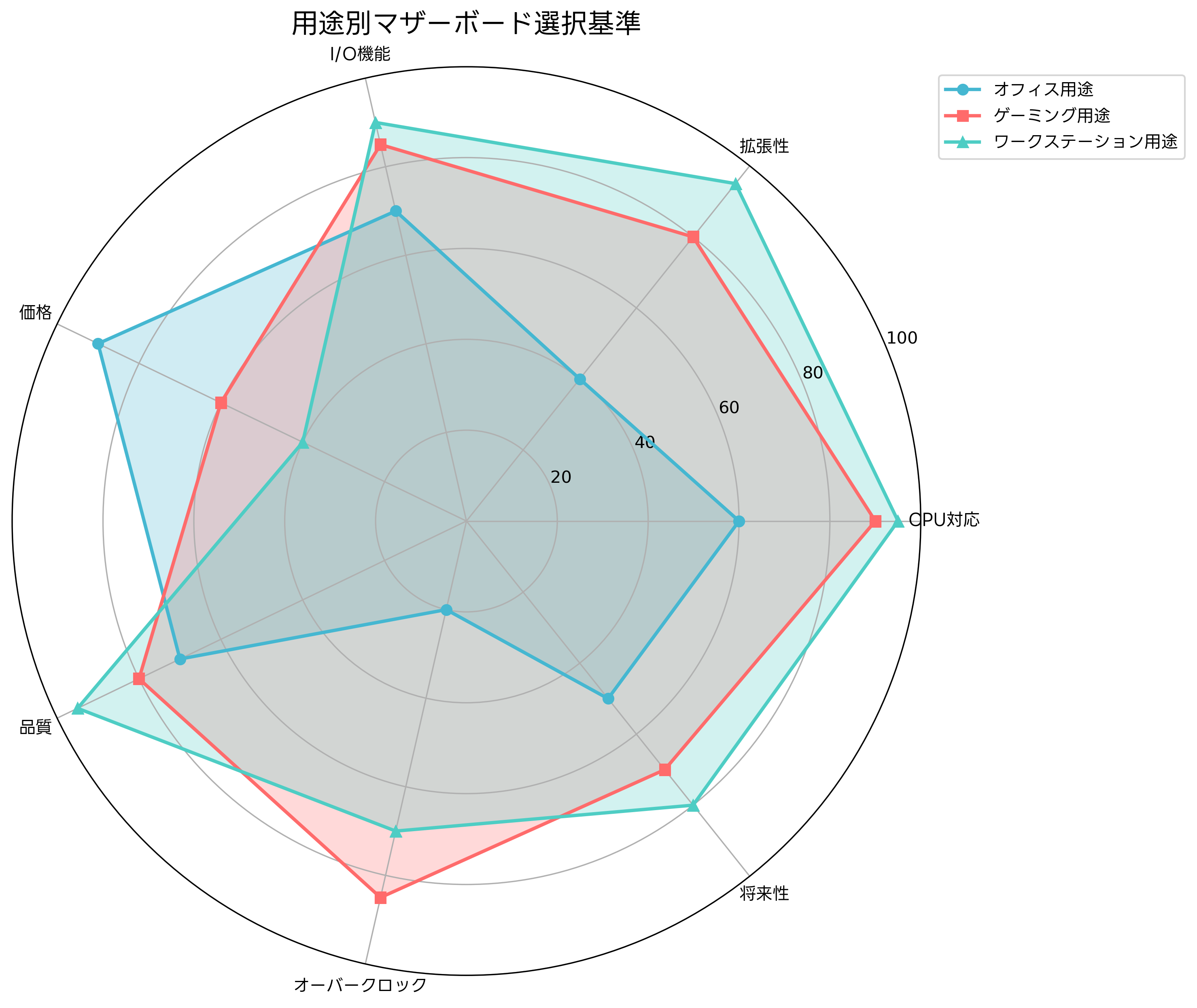

価格帯別製品分析と選択指針

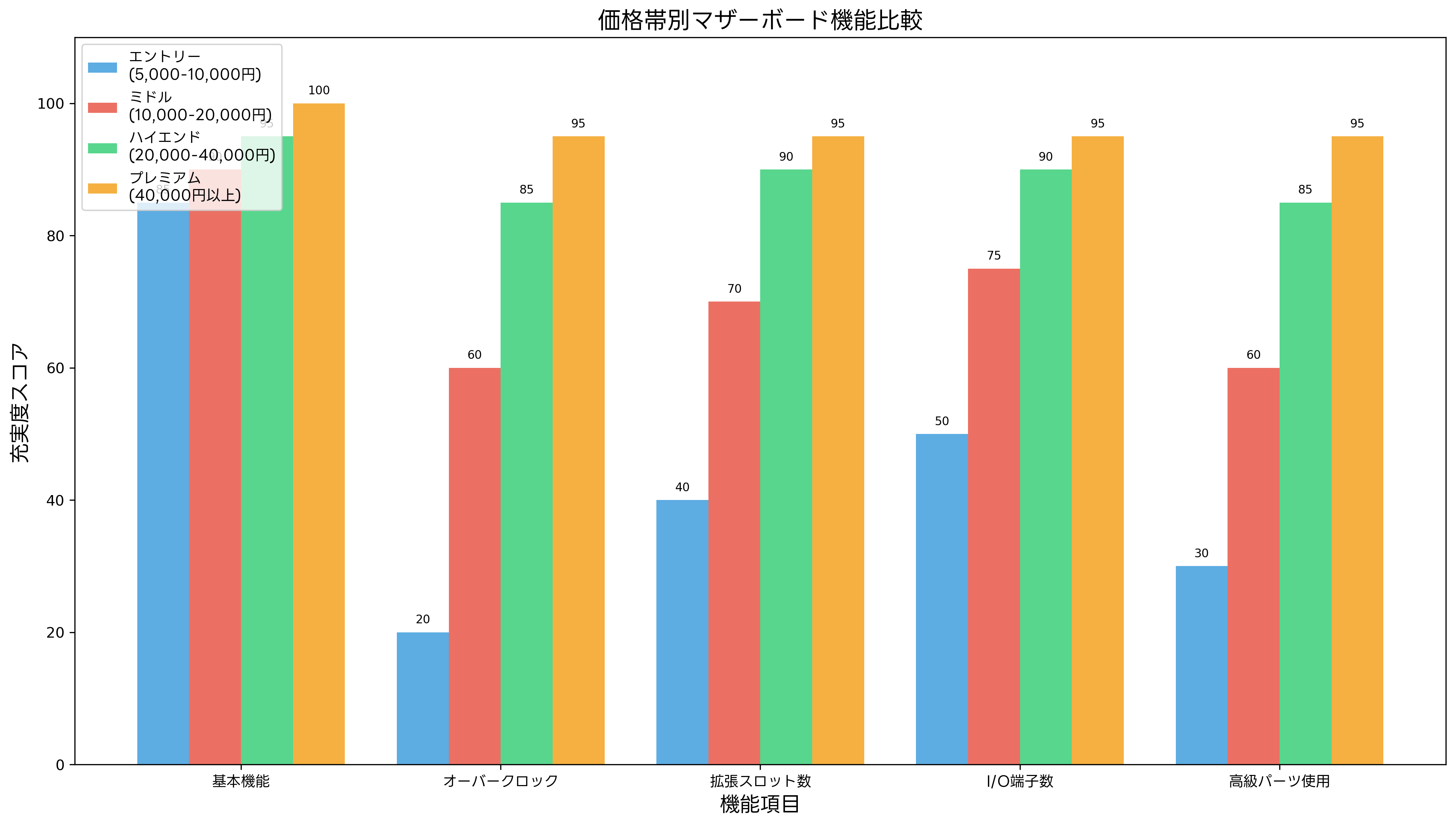

マザーボードの価格帯は、搭載される機能と品質レベルによって大きく分かれています。エントリーレベル（5,000円〜10,000円）では、基本的な機能に特化し、コストパフォーマンスを重視した製品が主流です。ミドルレンジ（10,000円〜20,000円）では、ゲーミングやクリエイティブ用途に必要な機能が追加されます。ハイエンド（20,000円〜40,000円）では、オーバークロック機能、高品質コンポーネント、豊富な拡張性が提供されます。
エントリーレベルの製品では、コストパフォーマンス重視のマザーボードが適しており、オフィス用途や基本的なゲーミング用途に十分な機能を提供します。一方、ハイエンド製品では、プレミアムゲーミングマザーボードやワークステーション向けマザーボードが選択肢となります。
冷却システムとの統合設計
マザーボードの設計において、冷却システムとの統合は重要な考慮事項です。CPU周辺のコンポーネント配置、VRM冷却のためのヒートシンク配置、ケースファンとの連携などが、システム全体の熱管理に影響します。
現代の高性能システムでは、CPUクーラー、ケースファン、水冷システムが協調して動作することで、最適な冷却性能を実現します。一体型水冷CPUクーラーや高性能ケースファンとの組み合わせにより、高負荷時でも安定した動作を維持できます。
マザーボード上のファンヘッダーの配置と制御機能も重要です。PWM制御対応のファンヘッダーにより、温度に応じた自動ファン速度調整が可能になり、騒音レベルと冷却性能のバランスを最適化できます。静音性重視のシステム構築では、ファン制御機能の充実したマザーボードが有効です。
将来性と技術トレンド
マザーボード技術の進歩は、CPUアーキテクチャ、メモリ技術、インターフェース規格の発展と密接に関連しています。PCIe 5.0の普及により、グラフィックスカードとストレージデバイスの性能が大幅に向上し、DDR5メモリの採用により、システム全体のデータ転送能力が強化されています。
AI処理とクラウドコンピューティングの普及により、マザーボードにもAI専用アクセラレーターや高速ネットワーク接続への対応が求められるようになっています。AI処理対応のワークステーションや高速ネットワーク対応システムの需要増加により、対応するマザーボードの重要性も高まっています。
環境への配慮も重要なトレンドです。省電力設計、リサイクル可能材料の使用、製造プロセスの最適化などが、持続可能なコンピューティングの実現に貢献しています。省電力対応マザーボードの選択により、環境負荷を軽減しながら高性能システムを構築することが可能です。
トラブルシューティングとメンテナンス
マザーボードの安定動作を維持するためには、適切なトラブルシューティング知識とメンテナンス手法の理解が重要です。一般的な問題として、電源関連のトラブル、メモリ認識エラー、拡張カード接続問題、BIOS/UEFI設定ミスなどがあります。
診断ツールの活用により、問題の特定と解決を効率的に行うことができます。PCトラブル診断キットやマルチメーターを使用して、電圧レベルや信号の状態を確認できます。
定期的な清掃とメンテナンスも重要です。ほこりの蓄積は、接続不良や過熱の原因となるため、圧縮エアダスターや精密ブラシセットを使用した定期清掃が推奨されます。
まとめ
マザーボードは、現代のコンピュータシステムにおける最も重要なコンポーネントの一つであり、その選択と理解は、システム全体の性能、安定性、拡張性を決定する重要な要素です。応用情報技術者試験においても、ハードウェア分野の基礎知識として重要な位置を占めており、技術的な理解と実践的な応用能力の両方が求められます。
技術の進歩とともに、マザーボードの機能と性能は継続的に向上しており、新しい規格とインターフェースの対応が重要になっています。適切な製品選択により、用途に最適化されたシステムを構築し、長期間にわたって安定した性能を維持することが可能です。今後も継続的な学習と技術動向の把握により、変化する技術要求に対応できる知識と能力を身につけることが重要です。
