制御工学において、システムの制御方式は大きくオープンループ制御とクローズドループ制御（フィードバック制御）に分類されます。その中でも、オープンループ制御は最もシンプルで基本的な制御方式として、様々な分野で広く活用されています。応用情報技術者試験においても頻出のトピックであり、制御システムの理解には欠かせない重要な概念です。
オープンループ制御とは、制御対象の出力を監視することなく、あらかじめ設定されたプログラムや計算に基づいて制御信号を生成する制御方式です。この方式では、出力の情報が制御器にフィードバックされることがないため、「開いたループ」という意味でオープンループと呼ばれています。
オープンループ制御の基本原理

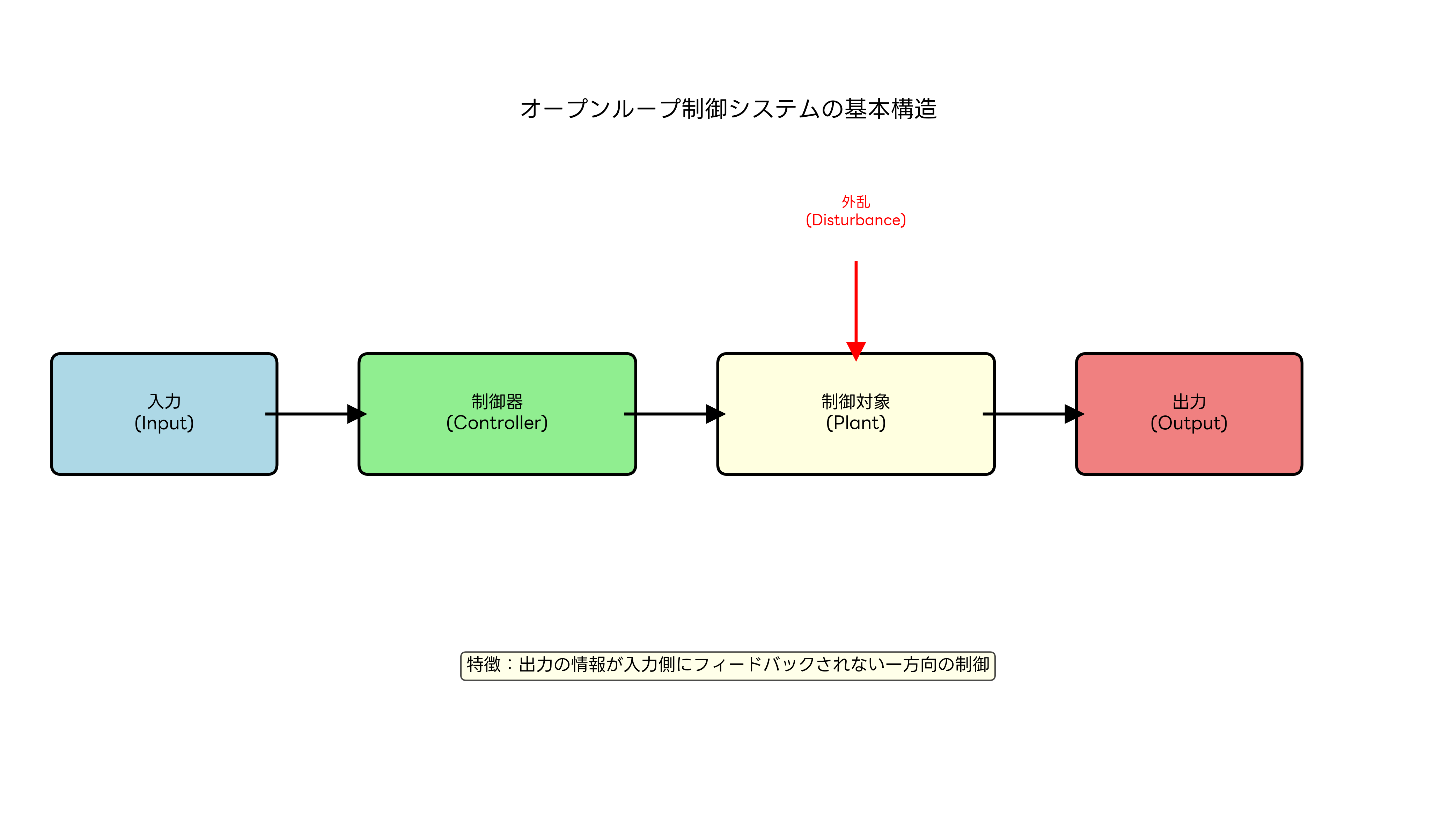

オープンループ制御システムは、入力、制御器、制御対象、出力という4つの基本要素から構成されます。制御の流れは一方向であり、目標値が入力として制御器に与えられ、制御器が制御対象に適切な制御信号を送り、制御対象がその信号に応じて動作して出力を生成します。
この制御方式の最大の特徴は、出力の状態に関係なく、制御器が事前に定められたアルゴリズムに従って動作することです。例えば、洗濯機の場合、設定された洗濯時間と水量に基づいて動作し、実際の洗濯物の汚れ具合や洗浄状況を監視することはありません。このようなシンプルな構造により、システムの設計と実装が容易になります。
制御工学の理論的基盤を学ぶためには、制御工学の専門書や制御理論の参考書を活用することが重要です。これらの書籍では、オープンループ制御の数学的な表現や伝達関数による解析方法が詳しく説明されています。
オープンループ制御の設計には、制御対象の特性を正確に把握することが不可欠です。制御対象の動的特性、時定数、ゲインなどのパラメータを事前に測定し、適切な制御則を設計する必要があります。このような解析には、システム同定ソフトウェアや制御系設計ツールが活用されます。

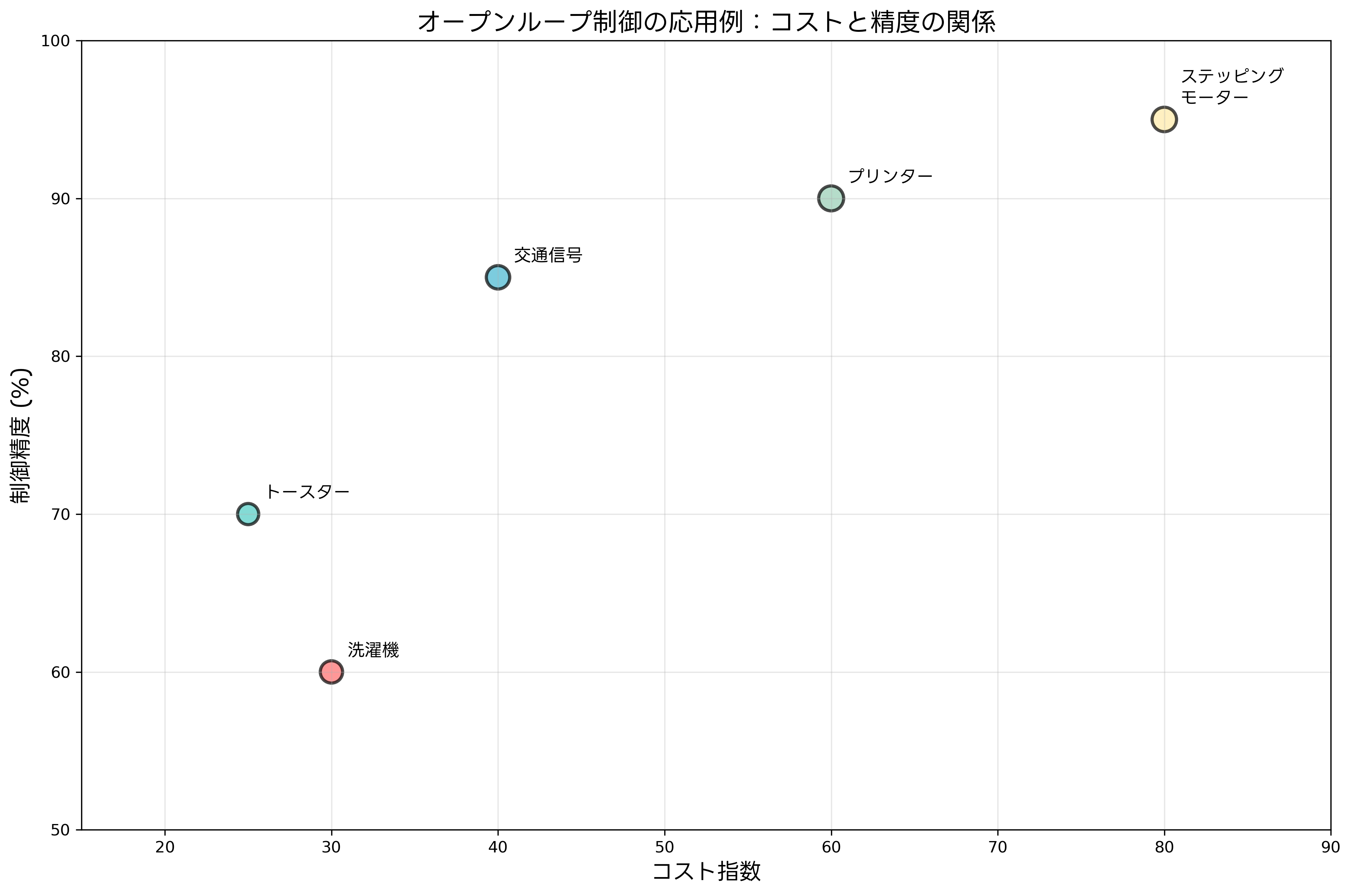

オープンループ制御の応用分野と実例
オープンループ制御は、精度よりもコストや簡単さを重視する多くの応用分野で採用されています。日常生活で最も身近な例として、家電製品が挙げられます。電子レンジは設定された時間と出力で動作し、食品の温度を測定してフィードバックすることはありません。このような設計により、コストを抑えながら十分な機能を提供できます。
産業分野では、ステッピングモーターの制御がオープンループ制御の代表的な応用例です。ステッピングモーターは、入力されるパルス数に比例して正確に回転するため、位置センサーなしでも精密な位置制御が可能です。3Dプリンターや数値制御工作機械では、高精度ステッピングモーターとステッピングモータードライバーを組み合わせて、オープンループ制御による精密加工を実現しています。
交通信号システムも、オープンループ制御の重要な応用例です。信号機は、交通量の測定結果に基づいてあらかじめ設定されたタイムテーブルに従って動作します。リアルタイムで交通状況を監視してフィードバック制御を行う高度なシステムもありますが、基本的な信号制御はオープンループ方式で実装されています。現代の交通管制システムでは、交通信号制御装置や交通流解析ソフトウェアを使用して、より効率的な信号制御を実現しています。
製造業では、化学プロセスの制御にオープンループ制御が使用される場合があります。特に、バッチプロセスでは、事前に設定されたレシピに従って原料の投入、温度制御、撹拌などの操作を自動実行します。このような制御には、プロセス制御システムや産業用制御ソフトウェアが活用されています。

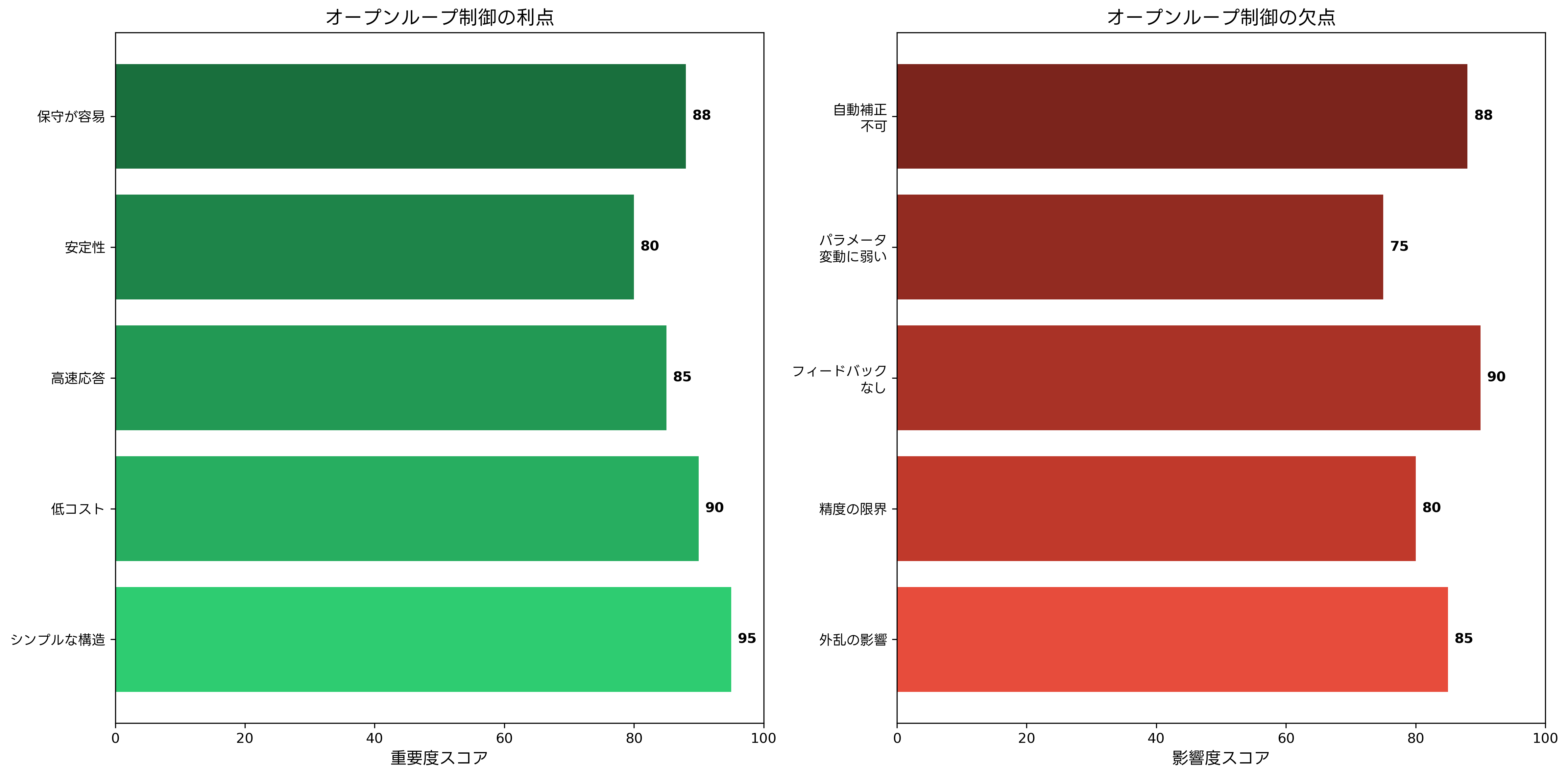

オープンループ制御の利点と制約
オープンループ制御の最大の利点は、システムの構造がシンプルであることです。センサーやフィードバック回路が不要なため、ハードウェアコストを大幅に削減できます。また、制御アルゴリズムも単純であるため、ソフトウェアの開発工数も少なくて済みます。
応答速度の面でも、オープンループ制御は優れた特性を示します。フィードバック処理による遅延がないため、入力に対して瞬時に応答できます。リアルタイム制御が要求される用途では、この特性が重要な意味を持ちます。高速応答が必要なシステムの開発には、リアルタイム制御開発環境や高速制御プロセッサの活用が効果的です。
安定性の観点からも、オープンループ制御には利点があります。フィードバック制御では、不適切な設計により系が不安定になるリスクがありますが、オープンループ制御では制御対象自体が安定であれば、制御系全体も安定に動作します。この特性により、システムの設計が容易になり、制御パラメータの調整も簡単になります。

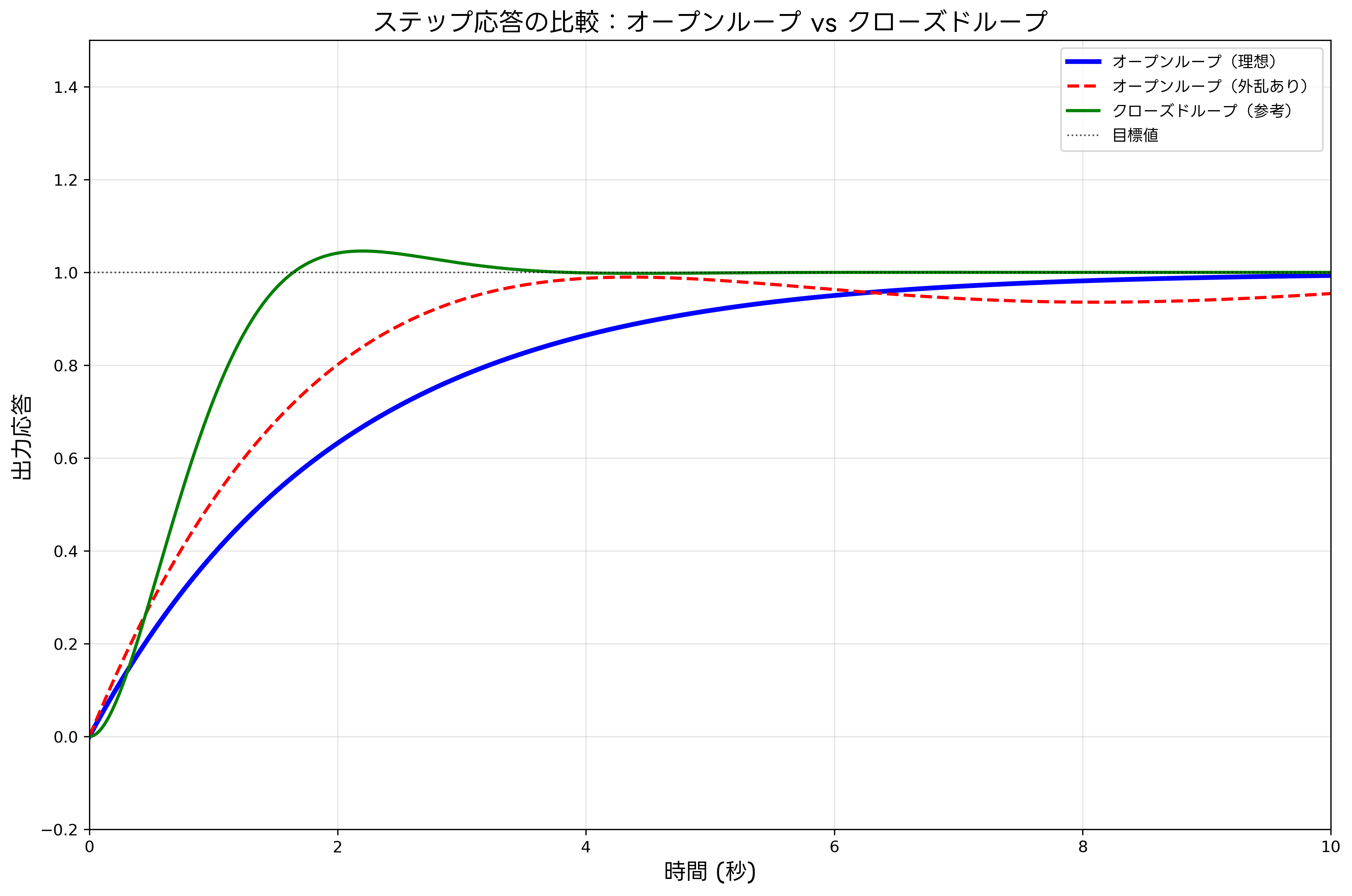

しかし、オープンループ制御には重要な制約もあります。最も大きな問題は、外乱の影響を受けやすいことです。制御対象に予期しない外乱が加わった場合、出力がずれても自動的に補正することができません。例えば、電子レンジで食品を加熱する際、食品の初期温度や量が想定と異なると、適切な加熱ができない可能性があります。
制御対象のパラメータ変動に対する脆弱性も、オープンループ制御の重要な制約です。制御対象の特性が時間とともに変化したり、環境条件によって変動したりする場合、事前に設計された制御則では十分な性能を維持できません。このような問題に対処するため、適応制御システムやロバスト制御手法の研究が進められています。
制御系設計における考慮事項
オープンループ制御系の設計では、制御対象の数学モデルの精度が成功の鍵となります。制御対象の動的特性を正確に表現する伝達関数やディジタルフィルタを導出するため、システム同定技術が重要な役割を果たします。実験データから制御対象のモデルを構築する際には、データ収集システムや信号解析ソフトウェアが必要不可欠です。
制御則の設計では、目標値に対する出力の応答特性を改善するため、様々な補償技術が用いられます。前置補償器やフィードフォワード制御により、制御性能を向上させることができます。これらの設計には、制御系シミュレーションソフトや数値解析ツールが活用されます。
外乱の影響を最小化するため、システム設計の段階で外乱抑制策を検討することも重要です。機械的な振動絶縁、電気的なノイズフィルタリング、温度変動の抑制などにより、外乱の影響を軽減できます。産業用途では、振動絶縁装置やノイズフィルタの導入が効果的です。

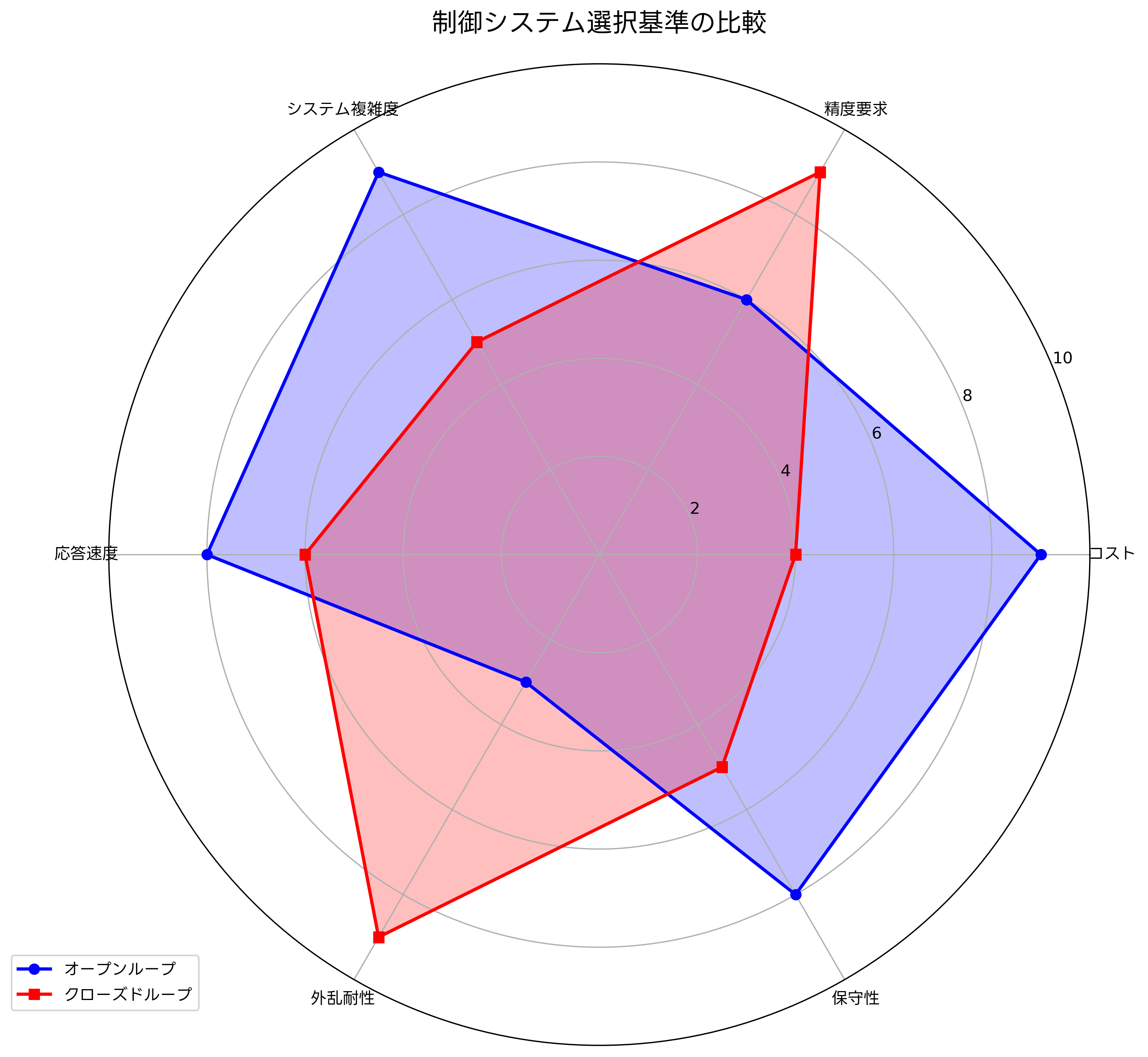

制御方式の選択基準

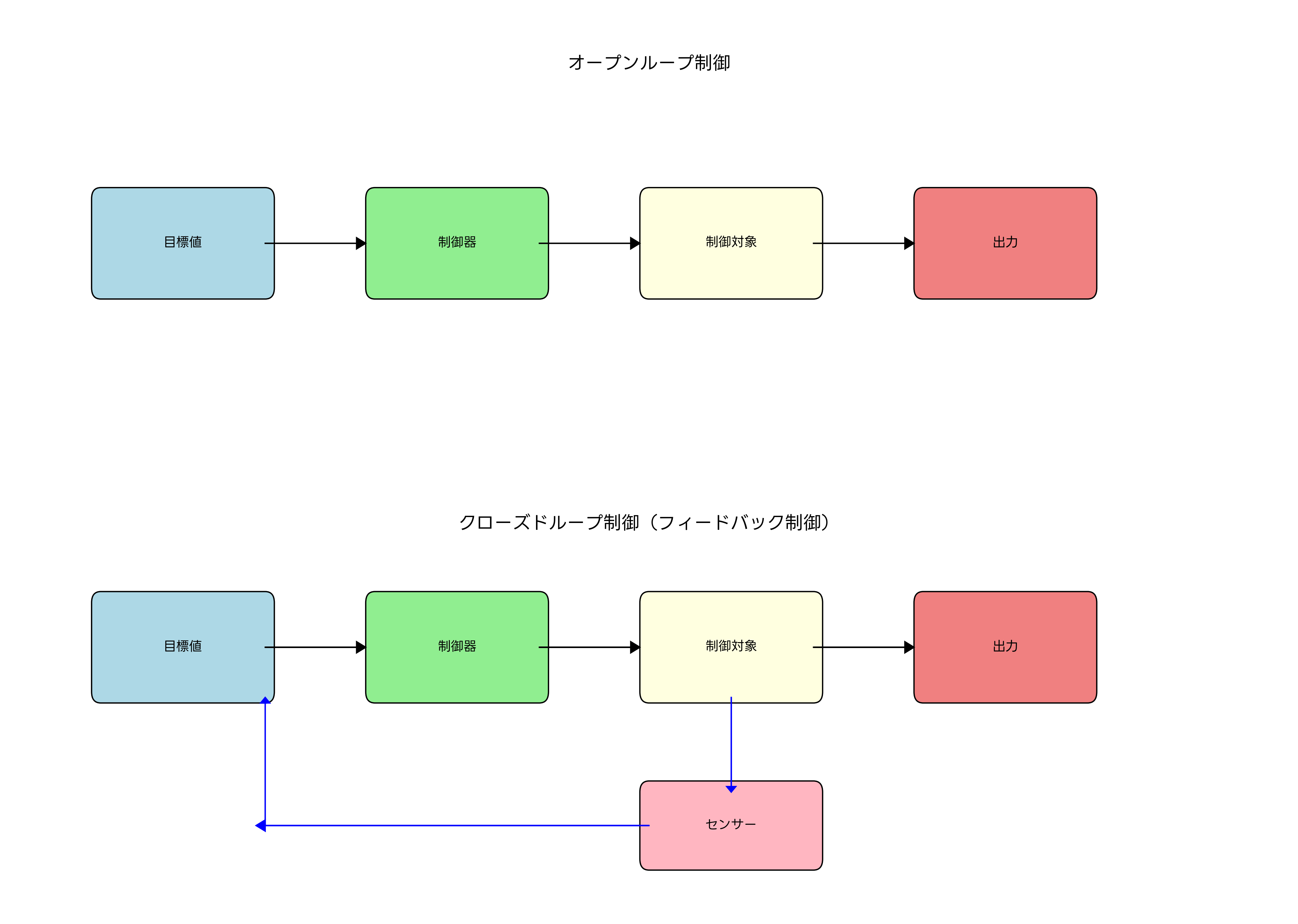

オープンループ制御とクローズドループ制御のどちらを選択するかは、システムの要求仕様と制約条件を総合的に評価して決定する必要があります。コストが最重要要素である場合、オープンループ制御が有利です。一方、高精度や外乱に対するロバスト性が要求される場合は、クローズドループ制御を選択すべきです。
応答速度が重要な要求仕様である場合、オープンループ制御の利点が活かされます。特に、マイクロ秒オーダーの高速制御が必要な用途では、フィードバック処理の遅延が問題となるため、オープンループ制御が選択されることが多くあります。このような高速制御システムの構築には、高速データ処理装置やリアルタイムOSが必要です。
保守性も重要な選択基準の一つです。オープンループ制御は構造がシンプルなため、故障診断や修理が容易です。一方、クローズドループ制御では、センサーの故障やフィードバック回路の不具合など、より多くの故障要因を考慮する必要があります。長期間の無人運転が要求される用途では、保守性の観点からオープンループ制御が選択される場合があります。
安全性の観点からも制御方式の選択は重要です。フィードバック制御系では、センサーの故障により制御系が不安定になるリスクがあります。安全が最優先される用途では、フェイルセーフの観点からオープンループ制御を基本とし、必要最小限のフィードバック制御を併用する設計が採用されることがあります。
応用情報技術者試験での出題傾向
応用情報技術者試験では、オープンループ制御に関する問題が制御工学の分野で頻繁に出題されています。特に、オープンループ制御とクローズドループ制御の特徴比較、応用例の分類、制御系の安定性に関する問題が多く見られます。
午前問題では、オープンループ制御の定義や特徴を問う基本的な問題から、具体的なシステムがオープンループ制御かクローズドループ制御かを判断する応用問題まで幅広く出題されます。例えば、「次のシステムのうち、オープンループ制御を用いているものはどれか」といった選択問題や、「オープンループ制御の特徴として適切でないものはどれか」といった問題が典型的です。
午後問題では、より実践的な文脈でオープンループ制御の知識が問われます。システム設計の問題において、制御方式の選択理由を説明させる問題や、オープンループ制御系の性能改善方法を考察させる問題などが出題されます。
試験対策としては、応用情報技術者試験の参考書で基本概念を理解し、制御工学の演習問題集で計算問題に慣れることが重要です。また、過去問題集を反復学習することで、出題パターンを把握できます。
現代技術との関連
近年の技術革新により、オープンループ制御の応用範囲も拡大しています。人工知能（AI）技術の発達により、従来は困難だった複雑な制御対象に対しても、機械学習を用いて精密なオープンループ制御器を設計できるようになりました。AI制御システム開発ツールや機械学習ライブラリの活用により、新たな制御手法の研究が進んでいます。
IoT（Internet of Things）技術の普及により、オープンループ制御システムの監視と管理も高度化しています。制御対象から収集されるデータを分析することで、制御性能の劣化を早期に検出し、制御パラメータの最適化を自動実行するシステムが実用化されています。このようなシステムの構築には、IoTデータ分析プラットフォームやクラウド制御システムが活用されています。
エッジコンピューティング技術の発展により、制御装置の分散化も進んでいます。従来は中央集権的な制御系で実装されていたオープンループ制御が、エッジデバイスで分散実行される構成が増えています。この傾向により、システムの冗長性と可用性が向上し、部分的な故障に対する耐性も強化されています。
産業界における実装事例
自動車産業では、エンジン制御システムにオープンループ制御が広く採用されています。始動時や暖機運転時など、エンジンの状態が安定していない場合には、予め設定されたマップに基づくオープンループ制御により燃料噴射量や点火時期を制御します。定常運転時にはクローズドループ制御に切り替わりますが、オープンループ制御は重要な役割を担っています。
航空宇宙産業では、ロケットエンジンの制御にオープンループ制御が使用されています。打ち上げ時の推力制御は、予め計算された軌道に基づくオープンループ制御により実行されます。宇宙空間という特殊な環境では、センサーの信頼性や通信遅延の問題があるため、オープンループ制御の重要性が高まっています。
製薬業界では、医薬品の製造プロセスにおいてオープンループ制御が重要な役割を果たしています。GMP（Good Manufacturing Practice）に準拠した製造では、プロセスの再現性と品質の一貫性が重要であり、予め検証されたレシピに基づくオープンループ制御により、これらの要求を満たしています。
食品業界でも、オープンループ制御の応用が進んでいます。食品の加熱殺菌プロセスでは、HACCP（Hazard Analysis and Critical Control Points）システムに基づく品質管理が要求されており、時間と温度の組み合わせによるオープンループ制御により、食品安全性を確保しています。
まとめ
オープンループ制御は、制御工学の基礎概念として重要な位置を占めています。シンプルな構造、低コスト、高速応答という利点により、多くの産業分野で広く活用されています。一方で、外乱の影響を受けやすく、制御精度に限界があるという制約も理解しておく必要があります。
現代の技術革新により、AI技術やIoT技術と組み合わせた新しいオープンループ制御手法が開発されており、従来の制約を克服する可能性が期待されています。応用情報技術者試験においても重要なトピックであり、制御工学の基礎知識として確実に理解しておくことが重要です。
制御方式の選択は、システムの要求仕様、コスト制約、安全性要求などを総合的に評価して決定する必要があります。オープンループ制御の特徴を正しく理解し、適切な場面で活用することで、効率的で信頼性の高いシステムを構築することができます。継続的な学習と実践により、変化する技術要求に対応できる制御システム設計能力を身につけることが重要です。
