オシレーター(Oscillator):電子回路の心臓部を担う発振回路

直流電源から周期的な交流信号を生成する発振回路の仕組み。水晶発振器、RC発振器、LC発振器の動作原理とクロック信号生成、通信機器での応用を解説。

読了時間: 13分

オシレーターは、電子工学において最も重要な回路の一つであり、あらゆる電子機器の動作において不可欠な役割を果たしています。コンピュータのクロック信号から携帯電話の通信、オーディオ機器の音響信号まで、私たちの身の回りにある電子機器のほぼすべてにオシレーターが組み込まれています。応用情報技術者試験においても、デジタル回路やアナログ回路の分野で頻出の重要なトピックであり、電子工学の基礎を理解するために欠かせない知識です。

オシレーターの基本動作原理

オシレーターとは、直流電源から周期的な交流信号を生成する回路のことです。この動作は、増幅器と帰還回路を組み合わせることで実現され、バルクハウゼン条件と位相条件を満たすことで安定した発振を維持します。オシレーターの設計と動作原理を理解することは、現代の電子システムを理解する上で極めて重要です。

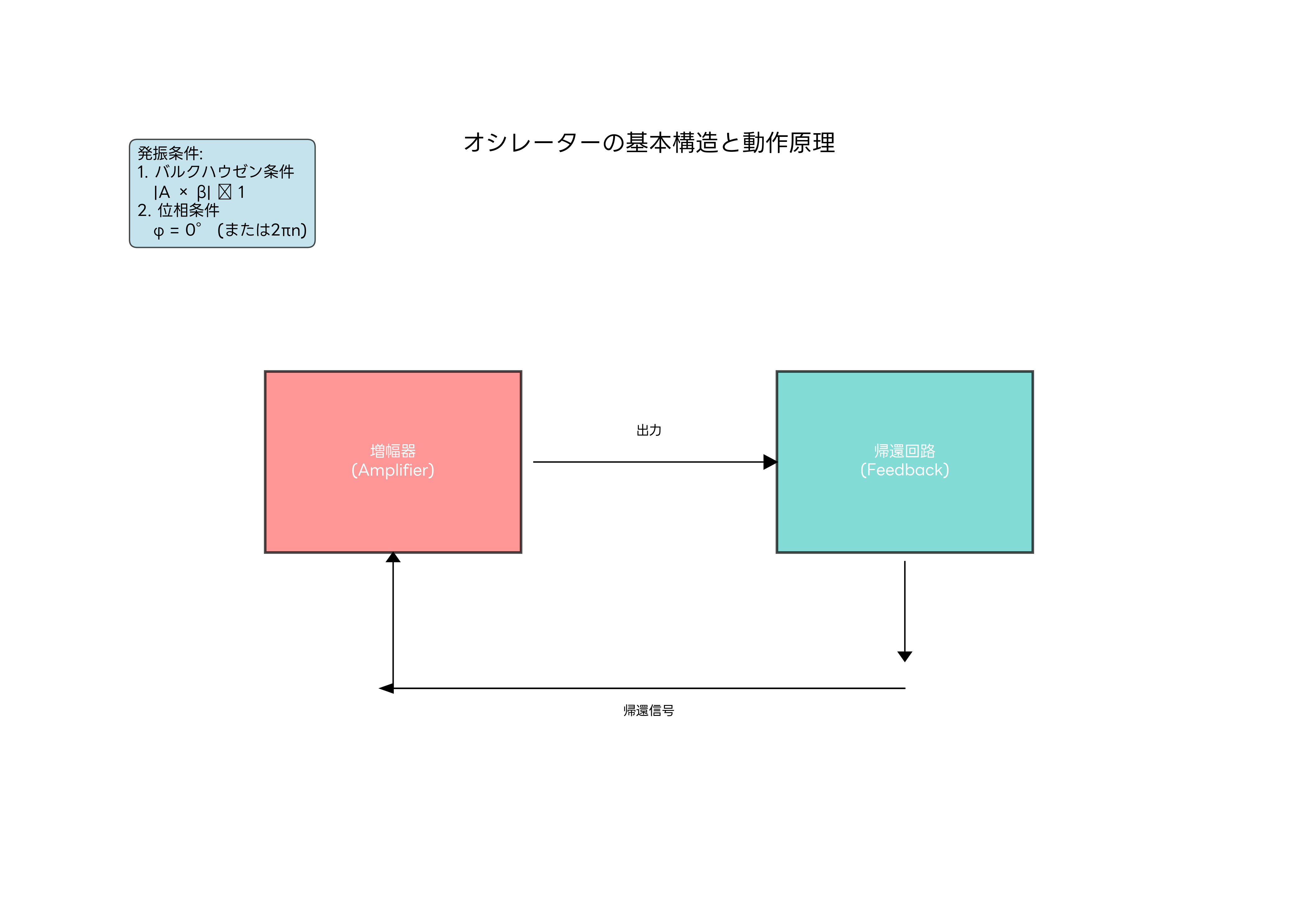

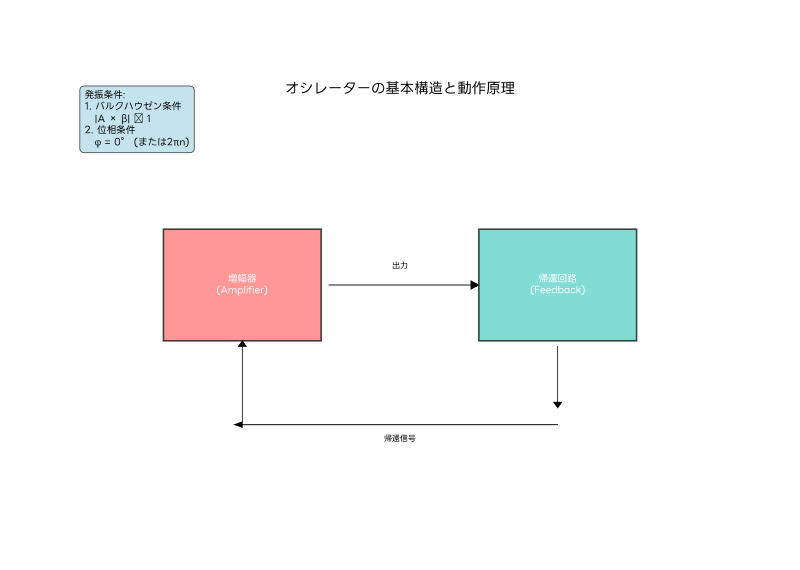

オシレーターの基本動作原理と発振条件

オシレーターの動作原理は、増幅器と帰還回路の組み合わせによって成り立っています。増幅器は入力信号を増幅し、帰還回路は増幅された信号の一部を入力に戻します。この循環により、外部からの入力信号がなくても自立的に信号を生成し続けることができます。

発振を維持するためには、二つの重要な条件を満たす必要があります。第一の条件はバルクハウゼン条件と呼ばれ、ループゲインが1以上である必要があります。具体的には、増幅器のゲインをA、帰還回路の帰還率をβとすると、|A × β| ≥ 1の関係が成り立つ必要があります。第二の条件は位相条件で、ループ全体の位相シフトが0度(または2πnの整数倍)である必要があります。

これらの条件を満たすオシレーター回路の設計には、高精度な電子部品測定機器が必要です。特に位相条件の調整には、位相計ネットワークアナライザなどの専門的な測定機器が用いられます。

発振の起動は、回路のノイズや電源投入時の過渡現象によって始まります。最初は微小な信号でも、ループゲインが1を超えていれば信号は徐々に増大し、やがて増幅器の非線形特性により振幅が安定します。この過程で、低ノイズ電源の使用は発振の安定性向上に重要な役割を果たします。

各種オシレーターの波形特性と用途

オシレーターは出力波形によって様々な種類に分類され、それぞれ異なる用途で使用されています。最も基本的な正弦波オシレーターから、デジタル回路で多用される方形波、音響合成で重要な三角波、さらにはのこぎり波まで、多様な波形を生成できます。

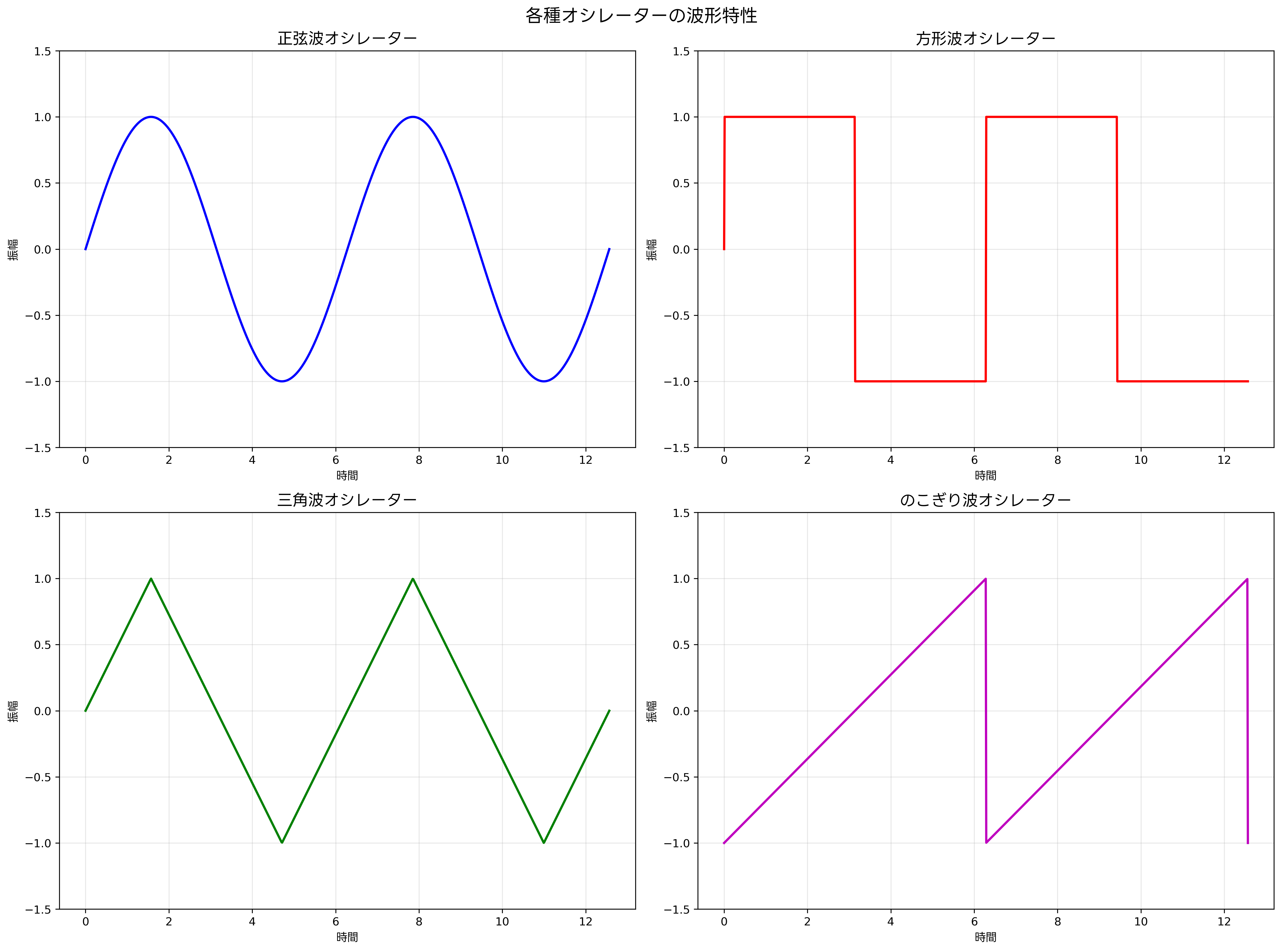

各種オシレーターの波形特性

正弦波オシレーターは、最も純粋な単一周波数成分を持つ波形を生成し、高周波通信や精密測定に使用されます。この種のオシレーターの設計には、高品質なインダクタ低損失コンデンサが必要です。また、温度特性や経年変化を最小限に抑えるため、温度補償回路の実装も重要です。

方形波オシレーターは、デジタル回路のクロック信号として広く使用されています。方形波は高速スイッチングに適しており、マイクロプロセッサやデジタル信号処理装置の同期信号として不可欠です。高精度な方形波生成には、水晶振動子を使用したクリスタルオシレーターが一般的に用いられます。

三角波オシレーターは、線形性の良い周期的な変化を提供するため、電圧制御オシレーター(VCO)や音響合成器で重要な役割を果たします。三角波の生成には、高精度オペアンプ精密抵抗を使用した積分回路が用いられます。

のこぎり波オシレーターは、レーダーシステムや時間軸掃引回路で使用され、リニアな時間変化を提供します。のこぎり波の急峻な立ち下がりは高い周波数成分を含むため、広帯域増幅器高速回路の設計が必要です。

周波数帯域別の応用分野

オシレーターは動作周波数によって様々な分野で応用されており、超低周波から光周波数まで幅広い範囲をカバーしています。各周波数帯域では、要求される技術的仕様や使用される部品が大きく異なります。

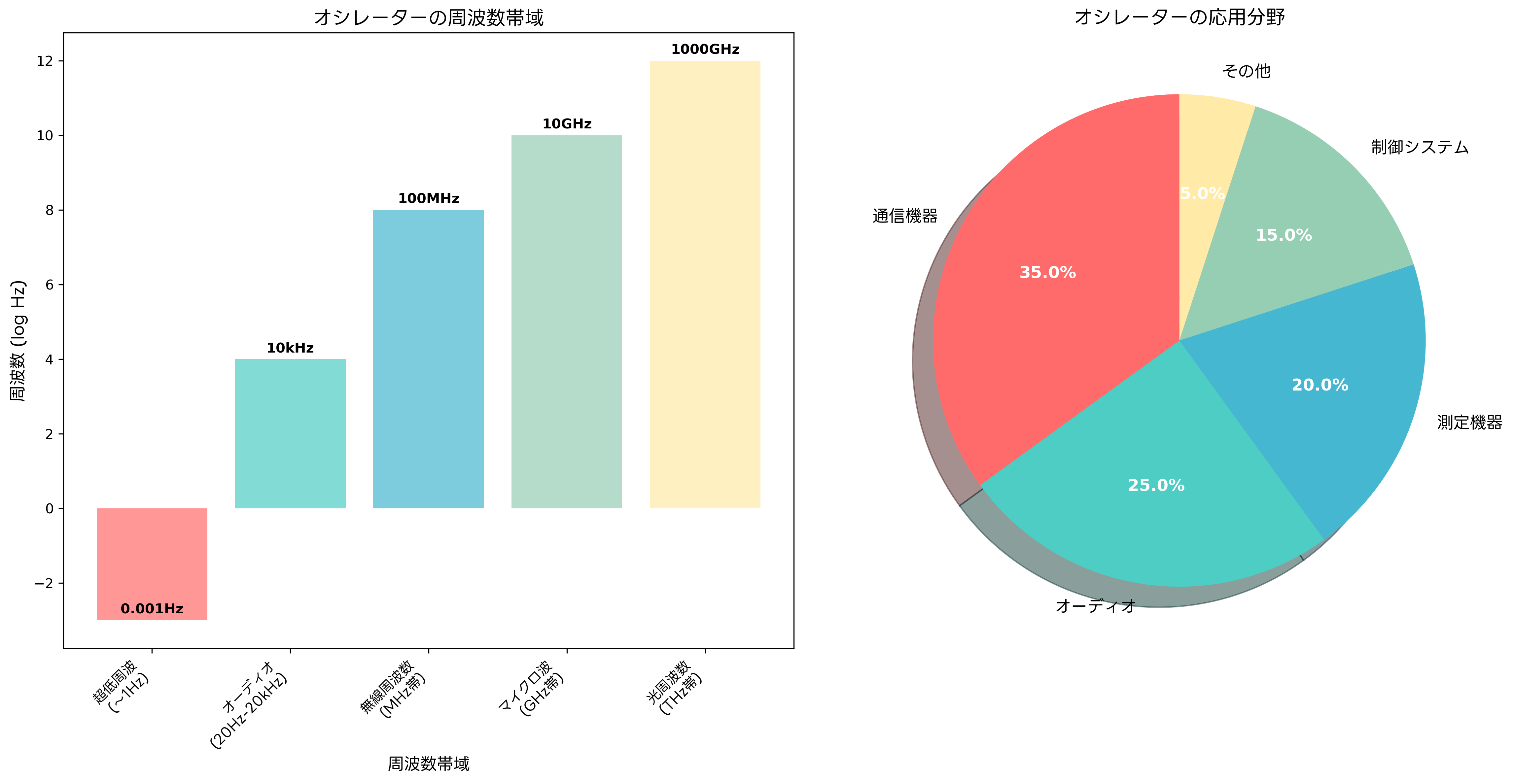

周波数帯域と応用分野

超低周波帯(1Hz以下)では、生体信号測定や地震計などの精密測定機器でオシレーターが使用されます。この周波数帯では、長期安定性と低ノイズ特性が最重要となり、超低ノイズオペアンプ高安定度基準電圧源が必要です。

オーディオ周波数帯(20Hz〜20kHz)では、音響機器や楽器でオシレーターが広く使用されています。この分野では音質が重要な要素となり、低歪み音響部品高品質オーディオオペアンプの選択が音質に大きく影響します。

無線周波数帯(MHz帯)では、AM/FMラジオ、携帯電話、WiFiなどの通信機器でオシレーターが使用されます。この周波数帯では、周波数安定性と位相ノイズ特性が重要であり、低位相ノイズオシレーター温度補償水晶振動子が用いられます。

マイクロ波帯(GHz帯)では、レーダーシステムや衛星通信でオシレーターが使用されます。この高周波領域では、マイクロ波部品高周波基板の選択が性能を大きく左右します。

光周波数帯(THz帯)では、レーザーや光通信システムでオシレーターの概念が適用されます。この領域では、レーザーダイオード光変調器などの光学部品が中心的な役割を果たします。

水晶振動子の特性と動作原理

水晶振動子は、現代の電子機器において最も重要な周波数基準の一つです。その優れた周波数安定性と高いQ値により、精密な周波数制御が要求されるシステムで広く使用されています。水晶振動子の動作は、水晶の圧電効果を利用したものであり、機械的振動と電気的信号の相互変換によって実現されます。

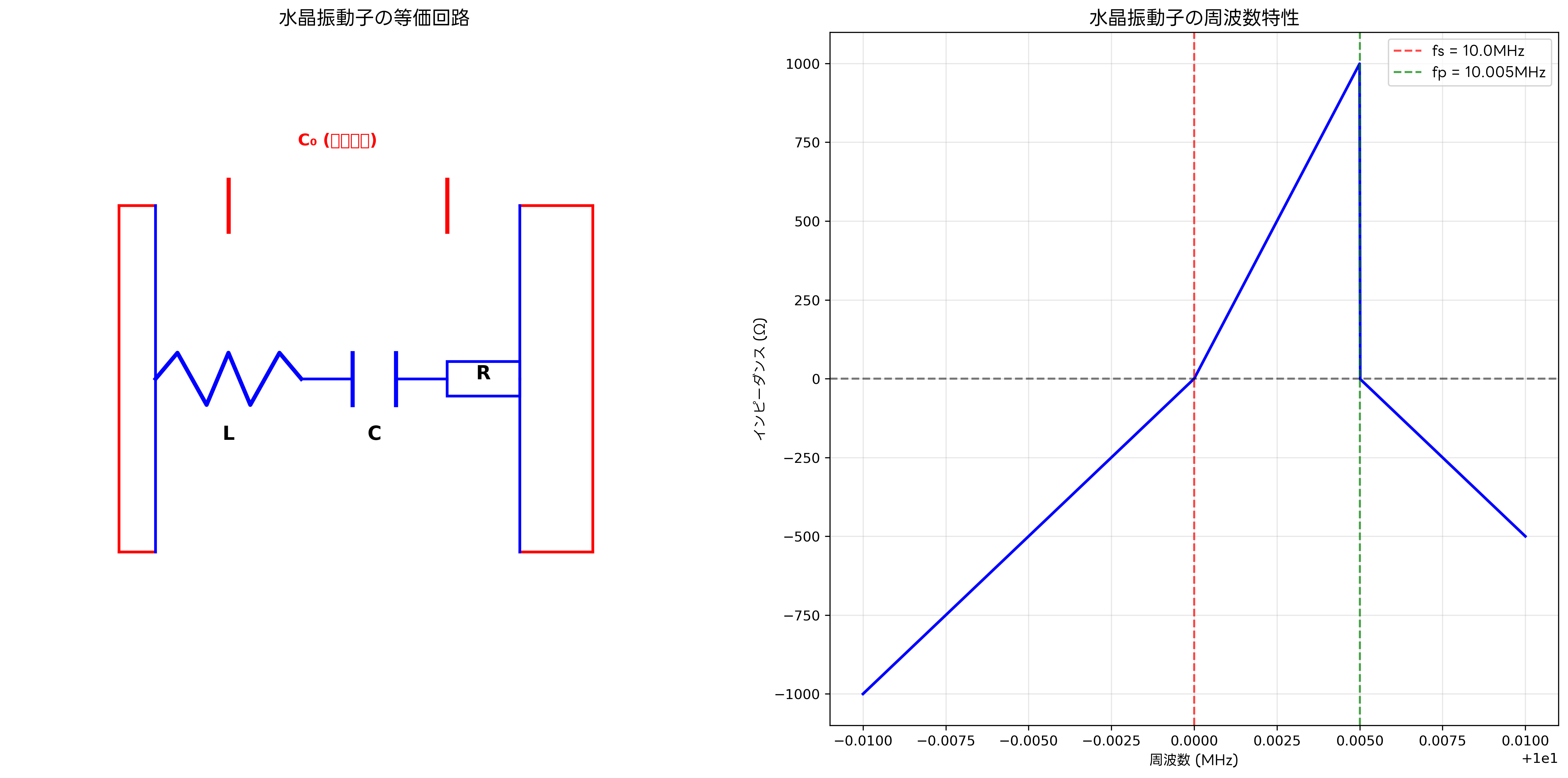

水晶振動子の特性

水晶振動子の等価回路は、直列共振回路(L、C、R)と並列容量(C0)で表現されます。直列共振周波数(fs)では最小インピーダンスを示し、並列共振周波数(fp)では最大インピーダンスを示します。この特性を活用するため、高精度周波数カウンタによる正確な測定が重要です。

水晶振動子の周波数精度は、カット角や製造プロセスによって決定されます。ATカット水晶は最も一般的で、室温付近で良好な温度特性を示します。より高精度な用途では、恒温槽付き水晶振動子(OCXO)温度補償水晶振動子(TCXO)が使用されます。

水晶振動子の老化特性も重要な考慮事項です。時間の経過とともに周波数が徐々に変化する現象で、長期間の運用を前提とするシステムでは、周波数較正システムによる定期的な調整が必要になる場合があります。

水晶振動子の取り扱いには注意が必要で、機械的衝撃や過度の電力によって特性が劣化する可能性があります。そのため、振動対策部品電力制限回路の実装が推奨されます。

PLL(Phase-Locked Loop)システム

PLLは、基準信号に位相同期した出力信号を生成するシステムで、現代の電子機器において極めて重要な役割を果たしています。周波数合成、クロック回復、周波数変調・復調など、多様な用途で使用されています。

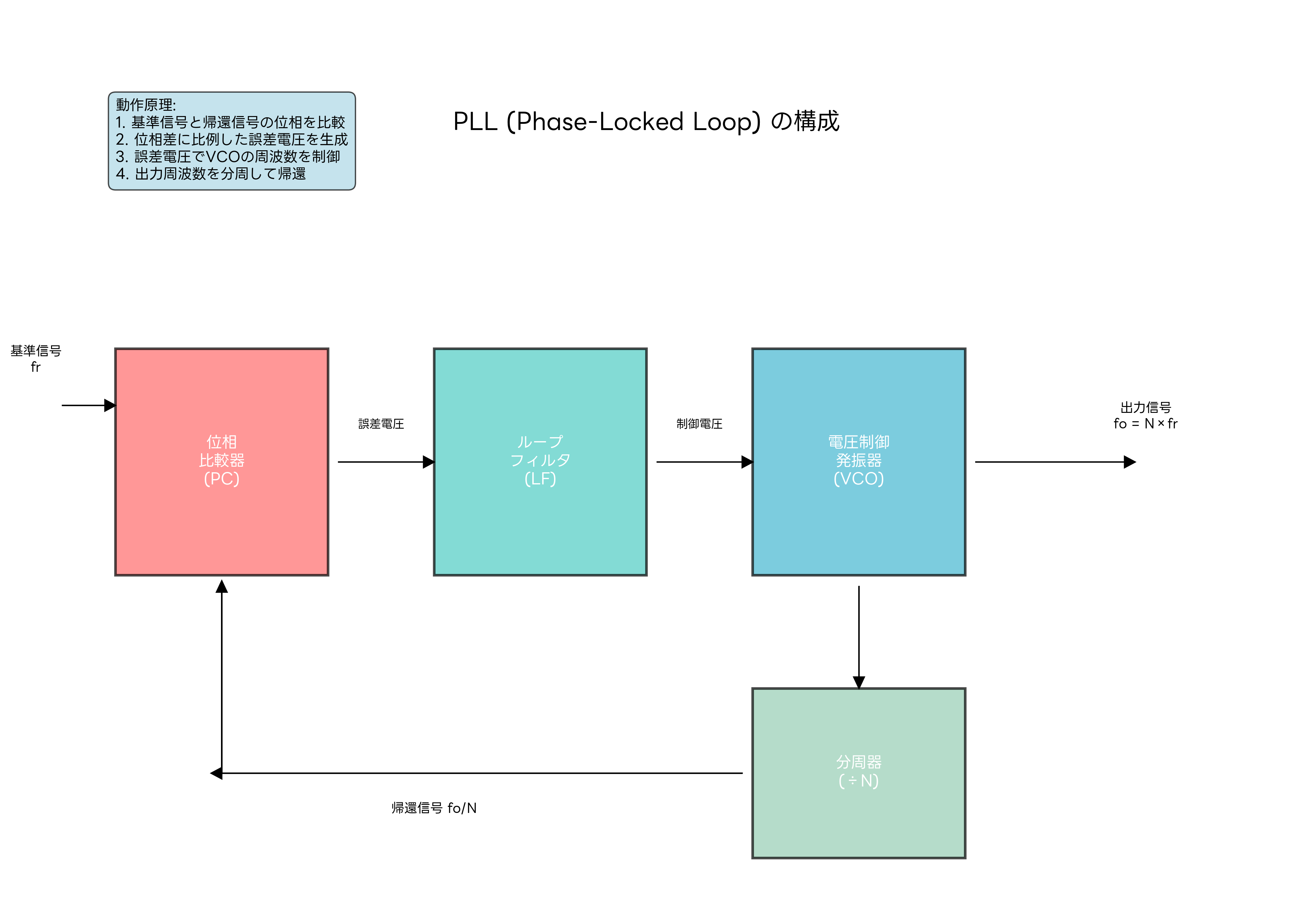

PLLの構成

PLLシステムは、位相比較器、ループフィルタ、電圧制御オシレーター(VCO)、分周器の4つの主要な構成要素から成り立っています。位相比較器は基準信号と帰還信号の位相差を検出し、その差に比例した電圧を出力します。この電圧はループフィルタによって平滑化され、VCOの制御電圧として使用されます。

位相比較器の選択は、PLLの性能に大きく影響します。高速位相比較ICを使用することで、より高い周波数での動作と低いジッター特性を実現できます。また、デジタル位相比較器を使用する場合は、高速ロジックICの選択が重要です。

ループフィルタは、PLLの安定性と応答特性を決定する重要な要素です。一般的には積分要素を含む低域通過フィルタが使用され、低ノイズオペアンプ高精度コンデンサによって構成されます。

電圧制御オシレーター(VCO)は、制御電圧に応じて出力周波数を変化させる回路です。VCOの性能は、周波数変化範囲、線形性、位相ノイズ特性によって評価されます。高性能なVCOの実現には、バラクタダイオード電圧制御水晶振動子が使用されます。

分周器は、VCOの出力周波数を分周して位相比較器に帰還する回路です。プログラマブル分周器を使用することで、柔軟な周波数設定が可能になります。高速デジタル分周ICの選択により、広い周波数範囲での動作が実現できます。

オシレーターの精度と安定性

オシレーターの性能評価において、精度と安定性は最も重要な指標です。これらの特性は、使用する部品、回路設計、環境条件によって大きく左右されます。用途に応じて適切な精度レベルを選択することで、コストと性能のバランスを最適化できます。

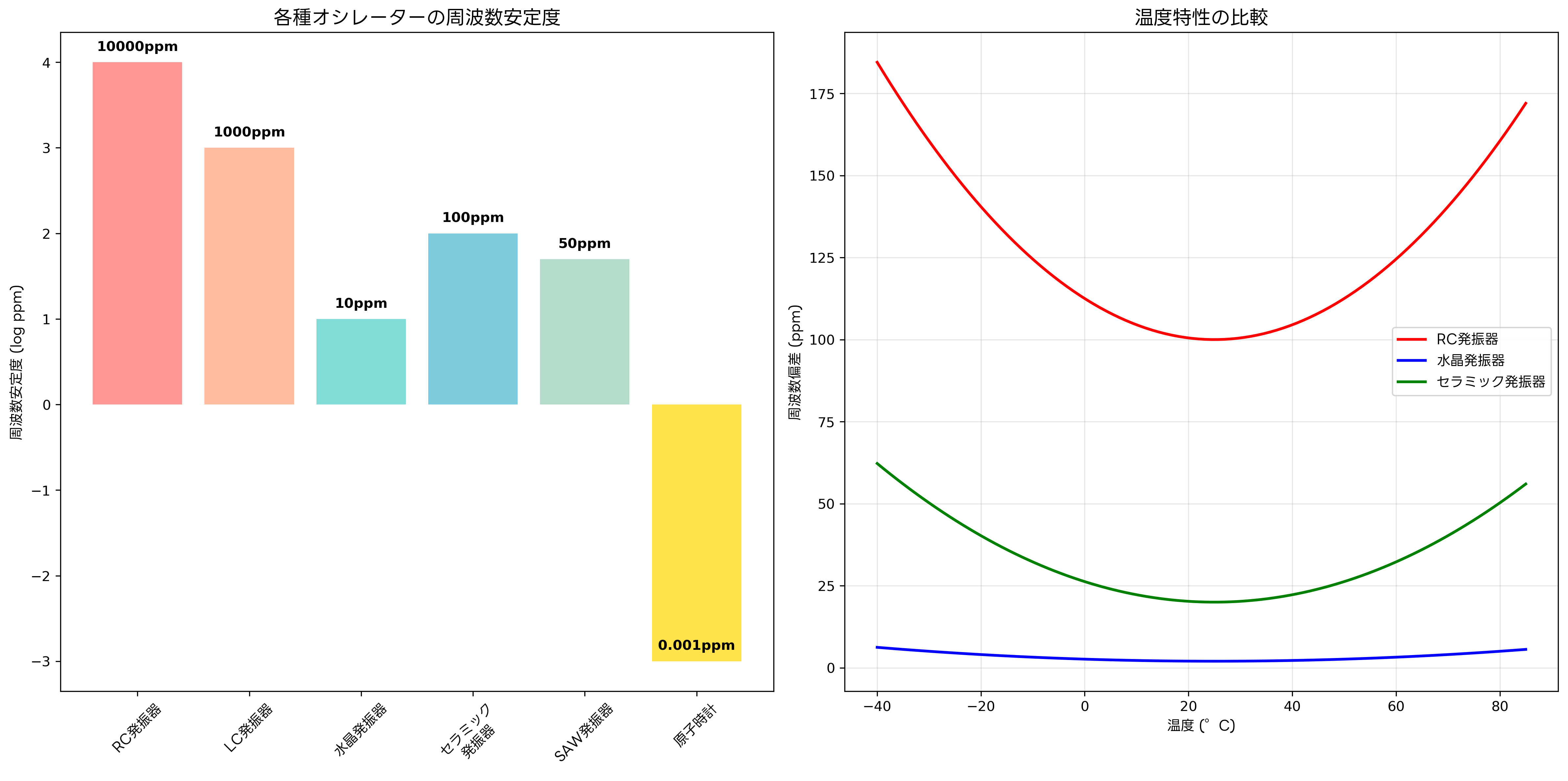

オシレーターの安定性比較

周波数安定度は、通常ppm(parts per million)単位で表現されます。RC発振器は構造が簡単で低コストですが、周波数安定度は10,000ppm程度と低く、高精度が不要な用途に限定されます。高安定度RC部品を使用することで、ある程度の改善は期待できます。

LC発振器は、RC発振器よりも優れた安定度(1,000ppm程度)を提供しますが、インダクタの特性変化により長期安定性に課題があります。高品質なエアコアインダクタフェライトコアインダクタの使用が安定性向上に寄与します。

水晶発振器は、10ppm程度の優れた周波数安定度を実現し、最も広く使用されています。さらなる精度向上のため、超高精度水晶振動子低位相ノイズ発振回路の使用が有効です。

セラミック発振器は、水晶発振器よりも低コストでありながら100ppm程度の安定度を提供し、コスト重視の用途で使用されます。高安定度セラミック振動子により、用途によっては十分な性能を得ることができます。

SAW(Surface Acoustic Wave)発振器は、50ppm程度の安定度と小型化が可能で、移動通信機器などで使用されています。高性能SAW素子の採用により、さらなる小型化と高精度化が期待できます。

最高精度の原子時計は、0.001ppm以下の驚異的な安定度を提供し、GPS衛星や科学研究で使用されています。最近では、小型原子時計モジュールも市販されており、高精度タイミングが要求される産業用途での採用が増えています。

温度特性と環境要因

オシレーターの性能は、温度変化をはじめとする環境要因に大きく影響されます。実用的なシステムでは、動作温度範囲全体で安定した性能を維持する必要があり、温度補償技術や環境制御が重要になります。

温度係数は、温度変化に対する周波数変化の割合を表し、ppm/°C単位で表現されます。無補償の水晶発振器でも±20ppm程度の温度特性を示しますが、より高精度な用途では温度補償が必要です。温度センサー補償回路を組み合わせることで、大幅な特性改善が可能です。

湿度もオシレーターの性能に影響を与える要因の一つです。特に、露出した部品や基板では、湿度による容量変化や漏れ電流の増加が周波数に影響します。防湿コーティング密封パッケージの使用が効果的です。

振動や衝撃も、特に水晶振動子を使用したオシレーターにとって重要な考慮事項です。機械的な外乱は水晶の振動モードに影響し、短期的な周波数変動を引き起こします。振動絶縁材料ショックマウントの使用により、これらの影響を最小限に抑えることができます。

電源の変動もオシレーターの性能に影響します。電源電圧の変化は、特にVCOの周波数特性に直接影響するため、安定化電源回路ローノイズレギュレータの使用が重要です。

応用情報技術者試験での出題傾向

応用情報技術者試験において、オシレーターに関する問題は主にハードウェア分野で出題されます。特に、デジタル回路のクロック生成、アナログ回路の信号生成、通信システムの周波数制御などの文脈で問われることが多く見られます。

午前問題では、オシレーターの基本動作原理、発振条件、各種オシレーターの特徴比較、周波数安定性などが出題されます。例えば、「水晶発振器とRC発振器の特徴の違いを問う問題」や「PLLの構成要素と動作原理を問う問題」などが典型的です。

午後問題では、より実践的な観点からオシレーターの応用が問われます。システム設計における周波数計画、クロック分配システムの設計、ジッター特性の評価などが出題される傾向にあります。また、通信システムにおける周波数同期の重要性や、マイクロプロセッサシステムでのクロック設計なども重要なトピックです。

試験対策としては、応用情報技術者試験の専門参考書に加えて、電子回路の基礎書アナログ回路設計の専門書を併用することが効果的です。

実践的な理解を深めるため、電子回路シミュレータを使用してオシレーター回路の動作を確認することも有効です。また、電子工作キットを使用した実験により、理論と実践の関係を理解することができます。

最新技術動向と将来展望

オシレーター技術は、半導体プロセスの微細化、新材料の開発、システム統合技術の進歩により、継続的な発展を遂げています。特に、IoT機器の普及により、低消費電力と小型化への要求が高まっており、新しいアプローチが求められています。

MEMS(Micro-Electro-Mechanical Systems)技術を使用したオシレーターは、従来の水晶振動子に代わる技術として注目されています。MEMS発振器は、耐衝撃性に優れ、小型化が容易で、量産性も高いという利点があります。MEMS発振器モジュールの採用により、厳しい環境条件下でも安定した動作が期待できます。

シリコン発振器技術も急速に発展しており、オンチップ実装による高度な統合化が可能になっています。これにより、プログラマブル周波数設定、複数出力、スペクトラム拡散機能などの高度な機能を単一チップで実現できます。プログラマブルシリコン発振器は、設計の柔軟性と開発期間の短縮に大きく貢献します。

量子技術の応用も将来の重要な発展方向です。量子効果を利用した超高精度時間基準や、量子もつれを利用した同期システムなど、従来技術では実現困難な性能を提供する可能性があります。量子時計研究機器による基礎研究が、将来の実用化につながると期待されています。

AIとの融合も新しいトレンドです。機械学習を使用した自動較正、予測保守、最適化制御などにより、オシレーターの性能と信頼性を向上させることができます。AIベース測定システムの導入により、従来では困難だった高度な制御が可能になります。

5G、6G通信システムの発展に伴い、より高い周波数、より低いジッター、より高い安定性を持つオシレーターへの需要が増大しています。ミリ波対応オシレーター超低ジッタークロックの開発が活発に進められています。

まとめ

オシレーターは、現代の電子システムにおいて中心的な役割を果たす重要な回路です。その動作原理から応用技術まで、幅広い知識が求められる分野でもあります。応用情報技術者試験においても重要なトピックであり、基本原理の理解から実践的な応用まで、体系的な学習が必要です。

技術の進歩とともに、オシレーターの性能要求はますます厳しくなっており、新しい材料、構造、制御方法の開発が続けられています。これらの技術動向を理解し、適切な選択と設計を行うことが、高性能な電子システムの実現には不可欠です。

継続的な学習と実践的な経験を通じて、オシレーター技術の深い理解を築くことが、電子工学分野での成功につながります。理論的な知識と実践的な応用能力の両方を身につけることで、変化する技術要求に対応できるエンジニアになることができるでしょう。
