ルーティングは、ネットワーク通信において最も重要な技術の一つであり、データパケットが送信元から宛先まで適切な経路を通って配送されるための仕組みです。現代のインターネット社会において、ルーティング技術なしにネットワーク通信は成り立たず、私たちの日常生活やビジネス活動を支える重要な基盤技術となっています。応用情報技術者試験においても、ネットワーク分野の核心的なトピックとして頻繁に出題され、深い理解が求められます。
ルーティングとは、ネットワーク上でデータパケットを最適な経路で宛先に届けるために、ルーターが行う経路選択処理のことです。この処理により、複雑に接続されたネットワーク環境においても、効率的で信頼性の高い通信が実現されています。企業ネットワークから巨大なインターネットまで、あらゆる規模のネットワークでルーティング技術が活用されており、ネットワークエンジニアにとって必須の知識となっています。
ルーティングの基本概念と動作原理
ルーティングの基本原理は、送信元から宛先までの最適な経路を決定し、データパケットをその経路に沿って転送することです。この処理は、ルーターと呼ばれる専用のネットワーク機器によって実行され、各ルーターはルーティングテーブルと呼ばれる経路情報を保持しています。
ルーティングテーブルには、宛先ネットワーク、ネクストホップ（次に転送すべきルーターのアドレス）、インターフェース（出力ポート）、メトリック（経路のコスト）などの情報が記録されています。パケットを受信したルーターは、宛先IPアドレスをルーティングテーブルと照合し、最も適切な経路を選択してパケットを転送します。
このプロセスにおいて重要なのは、最長プレフィックスマッチングという手法です。これは、宛先IPアドレスに最も長くマッチするネットワークアドレスのエントリを選択する方法で、より具体的な経路情報を優先することで、正確なルーティングを実現します。例えば、192.168.1.100宛のパケットに対して、192.168.1.0/24と192.168.0.0/16の両方のエントリが存在する場合、より具体的な192.168.1.0/24のエントリが選択されます。
高性能なルーティング処理を実現するため、現代の企業ではエンタープライズグレードのルーターを導入し、大容量のトラフィックを効率的に処理しています。また、ネットワーク監視ツールを併用することで、ルーティングの動作状況をリアルタイムで監視し、問題の早期発見と対応を可能にしています。
ルーティングプロトコルの種類と特徴

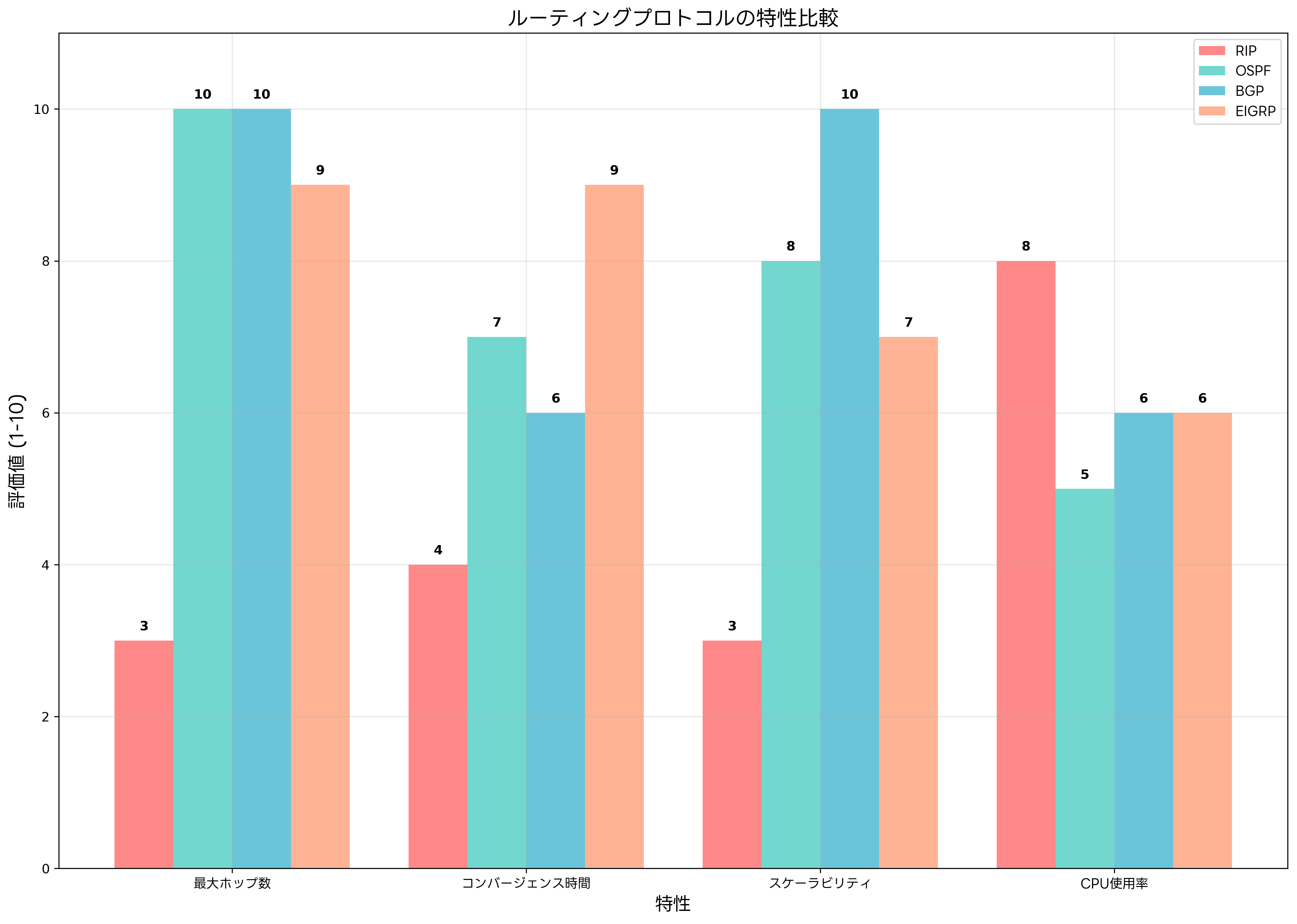

ルーティングプロトコルは、ルーター間で経路情報を交換し、ルーティングテーブルを自動的に構築・更新するための通信規約です。これらのプロトコルは、ネットワークの規模や要件に応じて適切に選択され、効率的なルーティングを実現します。
RIP（Routing Information Protocol）は、最も古典的なルーティングプロトコルの一つで、ホップ数を基準とした経路選択を行います。実装が簡単で理解しやすい反面、最大15ホップまでしか対応できず、大規模ネットワークには不向きです。小規模な企業ネットワークや学習目的では今でも使用されることがありますが、現代の複雑なネットワーク環境では限界があります。
OSPF（Open Shortest Path First）は、リンクステート型のルーティングプロトコルで、ネットワーク全体のトポロジー情報を把握してSPF（Shortest Path First）アルゴリズムによって最短経路を計算します。階層化されたエリア設計により大規模ネットワークにも対応でき、高速なコンバージェンス（収束）を実現します。企業ネットワークでは標準的に使用されるプロトコルで、OSPF対応ルーターの導入により、安定したネットワーク運用が可能になります。
BGP（Border Gateway Protocol）は、インターネットの基幹を支える外部ゲートウェイプロトコルで、AS（Autonomous System）間でのルーティング情報交換を担います。パスベクトル型のアルゴリズムを使用し、ループフリーな経路を保証します。インターネットサービスプロバイダー（ISP）間の接続や、大企業のマルチホーム接続において重要な役割を果たしています。
EIGRP（Enhanced Interior Gateway Routing Protocol）は、シスコシステムズが開発したハイブリッド型ルーティングプロトコルで、ディスタンスベクトルとリンクステートの両方の特徴を持ちます。DUAL（Diffusing Update Algorithm）アルゴリズムにより、高速なコンバージェンスと効率的な帯域利用を実現します。シスコ機器中心のネットワーク環境では優れた性能を発揮し、シスコ認定ルーターとの組み合わせで最適化されたネットワーク構築が可能です。
これらのプロトコルを効果的に管理するため、ネットワーク管理者はルーティングプロトコル解析ツールを活用し、経路情報の変化やプロトコルの動作状況を詳細に分析しています。
ネットワークトポロジーとルーティング設計
効果的なルーティング設計には、ネットワークトポロジーの理解が不可欠です。物理的な接続構成と論理的な経路設計を最適化することで、高性能で信頼性の高いネットワークを構築できます。
スター型トポロジーでは、中央のコアルーターがすべての通信を中継するため、シンプルなルーティング設計が可能です。しかし、中央ルーターが単一障害点となるリスクがあるため、冗長化の実装が重要です。高可用性ルーターを導入し、HSRP（Hot Standby Router Protocol）やVRRP（Virtual Router Redundancy Protocol）などの冗長化プロトコルを活用することで、障害時の自動切り替えを実現できます。
メッシュ型トポロジーでは、複数の経路が存在するため、負荷分散と冗長性を同時に実現できます。ただし、経路の数が増加するにつれてルーティングテーブルのサイズが大きくなり、コンバージェンス時間が延長される可能性があります。この問題を解決するため、階層化設計や経路集約などの技術を活用し、効率的なルーティングを実現します。
ハイブリッド型トポロジーでは、異なるトポロジーの特徴を組み合わせ、要件に応じた最適な設計を実現できます。例えば、コア部分にはメッシュ型を採用して高い可用性を確保し、アクセス部分にはスター型を採用してコストを抑制するといった設計が可能です。
ルーティング設計においては、トラフィックパターンの分析も重要です。ネットワークトラフィック解析ツールを使用して通信量や方向を詳細に分析し、最適な経路設計を行います。また、将来の成長を見据えた拡張性の確保も重要で、スケーラブルなルーティングソリューションの導入により、ビジネスの成長に対応できるネットワーク基盤を構築できます。
VLAN間ルーティングとレイヤー3スイッチ

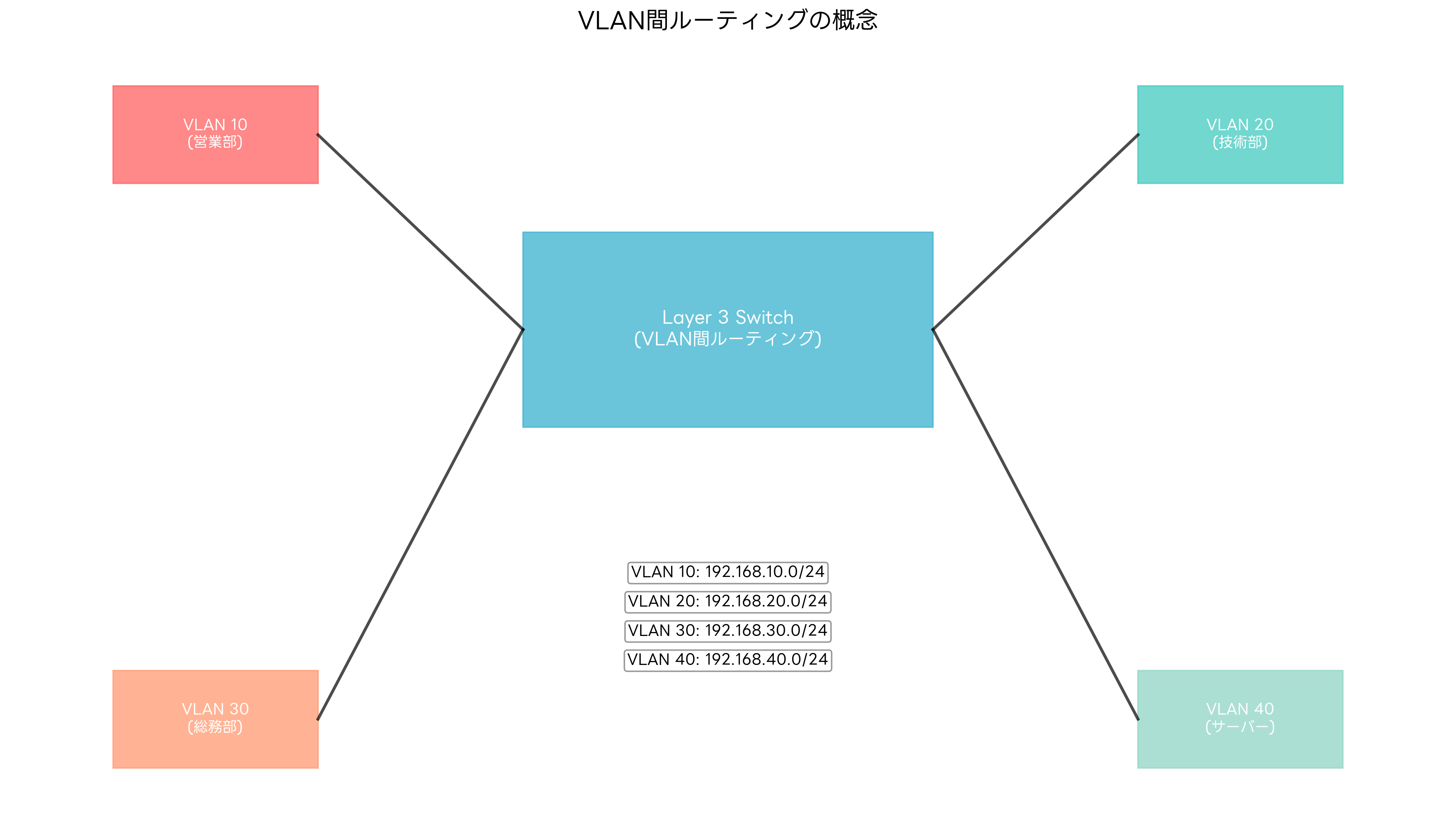

VLAN（Virtual LAN）間ルーティングは、同一物理ネットワーク上に論理的に分離された複数のネットワークセグメント間での通信を実現する技術です。これにより、セキュリティの向上、ブロードキャストドメインの分離、管理の効率化が可能になります。
従来のVLAN間ルーティングでは、レイヤー2スイッチとレイヤー3ルーターを組み合わせた構成が一般的でした。各VLANからのトラフィックはルーターの異なるインターフェースに接続され、ルーターがVLAN間の通信を中継していました。この方式は理解しやすい反面、物理的なインターフェース数の制限や、すべてのトラフィックがルーターを経由することによる性能のボトルネックが問題となっていました。
レイヤー3スイッチの登場により、VLAN間ルーティングは大きく進歩しました。レイヤー3スイッチは、スイッチング機能とルーティング機能を統合した機器で、VLAN間の通信をハードウェアレベルで高速処理できます。SVI（Switch Virtual Interface）と呼ばれる仮想インターフェースを各VLANに作成し、これらの間でルーティングを行います。
現代の企業ネットワークでは、高性能なレイヤー3スイッチを導入することで、大容量のVLAN間トラフィックを効率的に処理しています。また、VLAN管理ソフトウェアを活用することで、複雑なVLAN構成の一元管理と可視化を実現しています。
VLAN間ルーティングの設計では、セキュリティポリシーの実装が重要です。ACL（Access Control List）を使用して、VLAN間の通信を詳細に制御し、セキュリティリスクを最小化します。例えば、ゲストネットワークから業務ネットワークへのアクセスを禁止したり、特定のサーバーへのアクセスを制限したりすることが可能です。
ルーティングメトリクスと経路選択

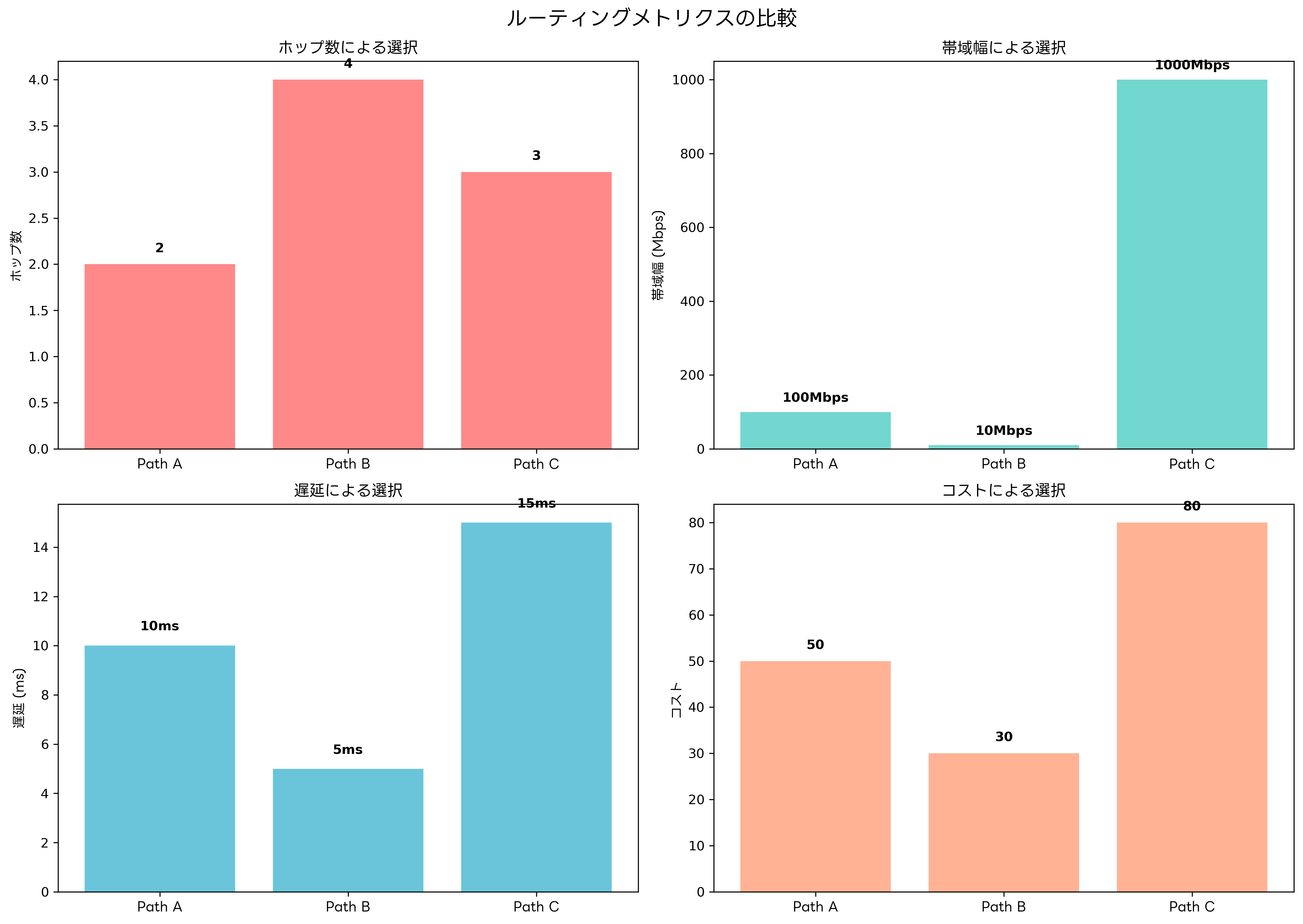

ルーティングにおける経路選択は、複数の経路が存在する場合に最適な経路を決定するプロセスです。この選択は、ルーティングメトリクスと呼ばれる評価基準に基づいて行われ、ネットワークの性能と効率性に大きな影響を与えます。
ホップ数は最もシンプルなメトリクスで、送信元から宛先までに経由するルーターの数で経路を評価します。RIPなどの古典的なプロトコルで使用されますが、回線の品質や帯域幅を考慮しないため、必ずしも最適な経路を選択できません。例えば、2ホップの低速回線よりも、4ホップの高速回線の方が実際には高いパフォーマンスを提供する場合があります。
帯域幅は、経路の通信容量を基準とした選択を行います。OSPFやEIGRPでは、インターフェースの帯域幅を基にコストを計算し、より高い帯域幅を持つ経路を優先します。これにより、ネットワークの物理的な性能を反映した現実的な経路選択が可能になります。現代の高速ネットワーク環境では、ギガビットイーサネット対応機器や10ギガビットイーサネット機器を導入して、高帯域幅の経路を構築することが重要です。
遅延（レイテンシ）は、パケットが経路上を移動するのに要する時間を基準とします。リアルタイム通信や音声・映像通信では、低遅延の経路選択が重要になります。EIGRPでは遅延をメトリクスの一部として使用し、より応答性の高い経路を選択できます。低遅延を実現するため、低遅延ネットワーク機器の導入が効果的です。
信頼性は、経路の安定性や可用性を評価する指標で、回線の品質やルーターの信頼性を考慮します。EIGRPでは信頼性をメトリクスとして使用し、より安定した経路を優先できます。高い信頼性を確保するため、産業用グレードのネットワーク機器の導入が推奨されます。
負荷は、経路上の通信量を考慮した選択を行います。混雑した経路を避けて、より空いている経路を選択することで、全体的なネットワーク性能を向上させます。動的な負荷分散を実現するため、インテリジェントな負荷分散装置の導入が効果的です。
静的ルーティングと動的ルーティング
ルーティングの実装方法は、静的ルーティングと動的ルーティングの2つに大別されます。それぞれに特徴があり、ネットワークの規模や要件に応じて適切に選択する必要があります。
静的ルーティングは、管理者が手動でルーティングテーブルにエントリを設定する方法です。シンプルで理解しやすく、小規模なネットワークやセキュリティが重要な環境で使用されます。設定が明確で予測可能な動作をするため、デバッグや管理が容易です。しかし、ネットワーク構成の変更時には手動での設定変更が必要で、大規模なネットワークでは管理負荷が大きくなります。
動的ルーティングは、ルーティングプロトコルを使用してルーター間で経路情報を自動交換し、ルーティングテーブルを自動構築・更新する方法です。ネットワーク構成の変更や障害に自動的に対応でき、大規模なネットワークでも効率的な管理が可能です。ただし、プロトコルの設定が複雑で、コンバージェンス時間やネットワーク帯域の消費などの考慮が必要です。
実際のネットワーク設計では、静的ルーティングと動的ルーティングを組み合わせた実装が一般的です。コア部分では動的ルーティングを使用して自動的な経路選択と冗長性を実現し、エッジ部分では静的ルーティングを使用してセキュリティと制御性を確保します。この組み合わせにより、各部分の要件に最適化されたルーティングを実現できます。
効果的なルーティング管理のため、ルーティング管理ソフトウェアやネットワーク設定管理ツールの導入が推奨されます。これらのツールにより、複雑なルーティング設定の一元管理と自動化が可能になります。
負荷分散とマルチパスルーティング
現代のネットワーク環境では、単一の経路に依存するのではなく、複数の経路を効果的に活用することで、性能の向上と可用性の確保を実現しています。負荷分散とマルチパスルーティングは、この目的を達成するための重要な技術です。
等コストマルチパス（ECMP：Equal Cost Multi-Path）は、同じコストを持つ複数の経路間でトラフィックを分散する技術です。OSPFやEIGRPなどのルーティングプロトコルでサポートされており、利用可能な帯域幅を最大限活用できます。トラフィックの分散方法には、パケット単位、フロー単位、セッション単位などがあり、アプリケーションの要件に応じて選択されます。
不等コストマルチパスは、異なるコストを持つ経路間でも負荷分散を行う技術で、EIGRPなどで実装されています。コストに比例してトラフィックを分散することで、すべての経路を有効活用できます。例えば、コスト10の経路とコスト20の経路がある場合、2:1の比率でトラフィックを分散します。
リンクアグリゲーション（LAG：Link Aggregation）は、複数の物理リンクを論理的に束ねて単一の高帯域リンクとして利用する技術です。IEEE 802.3adやLACP（Link Aggregation Control Protocol）により標準化されており、帯域幅の向上と冗長性の確保を同時に実現できます。リンクアグリゲーション対応スイッチの導入により、サーバーとの高速接続を実現できます。
セキュリティとルーティング
ルーティングセキュリティは、ネットワークの信頼性と安全性を確保するために不可欠な要素です。ルーティングプロトコルや経路情報を狙った攻撃から防御するため、多層的なセキュリティ対策を実装する必要があります。
ルーティングプロトコル認証は、正当なルーター間でのみ経路情報を交換するための仕組みです。OSPFでは認証鍵を使用したパスワード認証やMD5認証をサポートし、不正なルーターからの経路情報を拒否できます。BGPでは、MD5認証やTCP AOなどの認証メカニズムにより、AS間の通信を保護します。
経路フィルタリングは、不要または危険な経路情報をブロックする技術です。プレフィックスリストやルートマップを使用して、特定のネットワークアドレスやAS番号からの経路情報を制御できます。これにより、経路ハイジャックや不正な経路広告から保護されます。
RPF（Reverse Path Forwarding）チェックは、パケットの送信元アドレスが適切な経路から到着しているかを検証する技術です。送信元アドレスの偽装を検出し、DDoS攻撃やスプーフィング攻撃を防御できます。DDoS攻撃対策装置と組み合わせることで、より強固な防御を実現できます。
QoSとルーティング
QoS（Quality of Service）は、異なる種類のトラフィックに対して適切なサービス品質を提供するための技術です。ルーティングと組み合わせることで、重要なアプリケーションやユーザーに優先的なネットワークリソースを割り当てられます。
DiffServ（Differentiated Services）は、IPヘッダーのDSCPフィールドを使用してトラフィックを分類し、各クラスに応じた転送処理を行う技術です。ルーターは、DSCPマーキングに基づいて適切なキューイングやスケジューリングを実行し、サービス品質を制御します。
MPLS（Multi-Protocol Label Switching）は、ラベルを使用した高速転送とトラフィックエンジニアリングを実現する技術です。LSP（Label Switched Path）により明示的な経路を定義し、QoSやセキュリティ要件に応じた最適な経路選択が可能です。企業ネットワークでは、MPLS対応ルーターを導入してWAN最適化を実現しています。
IPv6ルーティング
IPv6の普及に伴い、IPv6ルーティングの理解も重要になっています。IPv4とは異なる特徴を持つIPv6では、ルーティングプロトコルや経路選択にも変更が必要です。
OSPFv3は、IPv6に対応したOSPFの拡張版で、IPv6ネットワークでのリンクステートルーティングを実現します。LSA（Link State Advertisement）の構造が変更され、IPv6アドレスの128ビット長に対応しています。BGP4+は、IPv6に対応したBGPの拡張で、マルチプロトコル拡張により IPv6経路情報を交換できます。
デュアルスタック環境では、IPv4とIPv6の両方のルーティングを同時に運用する必要があります。デュアルスタック対応ルーターを導入し、段階的なIPv6移行を実現することが重要です。
クラウド環境でのルーティング
クラウドコンピューティングの普及により、クラウド環境でのルーティングも重要な要素となっています。仮想化されたネットワーク環境では、従来の物理ネットワークとは異なる考慮が必要です。
VPC（Virtual Private Cloud）では、ソフトウェア定義ネットワーキング（SDN）技術により、柔軟なルーティング制御が可能です。カスタムルートテーブルを作成し、サブネット間やVPC間の通信を詳細に制御できます。AWS、Azure、Google Cloudなどの主要クラウドプロバイダーでは、それぞれ独自のルーティング機能を提供しています。
ハイブリッドクラウド環境では、オンプレミスネットワークとクラウド間の接続にVPN（Virtual Private Network）や専用線を使用します。VPN対応ルーターや専用線接続装置を導入し、セキュアで安定した接続を実現することが重要です。
応用情報技術者試験での出題傾向
応用情報技術者試験において、ルーティングは重要な出題分野の一つです。午前問題では、ルーティングプロトコルの特徴や動作原理、ルーティングテーブルの読み方、経路選択アルゴリズムなどが頻繁に問われます。
午後問題では、より実践的なネットワーク設計や障害対応の文脈でルーティング知識が問われます。具体的なネットワーク構成図を読み解き、適切なルーティング設定を選択したり、障害時の迂回経路を特定したりする問題が出題されます。
試験対策としては、応用情報技術者試験のネットワーク分野専門書で理論的な知識を深め、ネットワーク実習キットで実際の設定を体験することが効果的です。また、シミュレーションソフトウェアを活用して、様々なネットワーク構成でのルーティング動作を理解することも重要です。
実践的なルーティング設計と運用
実際のネットワーク環境でルーティングを設計・運用する際は、理論的な知識に加えて実践的な経験が重要です。ネットワークの要件分析から始まり、適切なプロトコルの選択、冗長化の実装、監視・保守まで、包括的なアプローチが必要です。
要件分析では、ネットワークの規模、予想されるトラフィック量、可用性要件、セキュリティ要件、予算制約などを詳細に調査します。これらの情報を基に、最適なルーティング戦略を策定します。ネットワーク設計支援ツールを活用することで、効率的な設計プロセスを実現できます。
実装フェーズでは、段階的な導入計画を策定し、リスクを最小化します。新しいルーティング設定を本番環境に適用する前に、テスト環境で十分な検証を行います。変更管理プロセスを確立し、設定変更の記録と承認を適切に管理することが重要です。
運用・保守フェーズでは、継続的な監視と最適化が必要です。ネットワーク性能監視システムにより、ルーティングの動作状況を常時監視し、問題の早期発見と対応を実現します。定期的な設定見直しとアップデートにより、ネットワークの最適化を継続的に実施します。
まとめ
ルーティングは、現代のネットワーク通信を支える基盤技術として、極めて重要な役割を果たしています。基本的な経路選択メカニズムから、高度なルーティングプロトコル、負荷分散、セキュリティ対策まで、幅広い知識と技術が求められます。応用情報技術者試験においても重要な出題分野であり、理論的な理解と実践的な応用能力の両方が必要です。
技術の進歩とネットワーク環境の複雑化に伴い、ルーティング技術も継続的に進化しています。SDN、NFV、クラウドネットワーキングなどの新技術により、より柔軟で効率的なルーティングが可能になっています。ネットワークエンジニアとして成功するためには、基本的なルーティング概念をしっかりと理解し、新しい技術動向にも敏感に対応することが重要です。
実際のネットワーク設計・運用においては、要件に応じた適切な技術選択と、継続的な最適化が成功の鍵となります。理論と実践を組み合わせた学習により、変化するネットワーク環境に対応できる専門性を身につけることができます。
