UML（Unified Modeling Language：統一モデリング言語）は、ソフトウェアシステムの設計と開発において世界中で使用されている標準的なモデリング言語です。オブジェクト指向分析・設計の分野で生まれたUMLは、現在では様々な開発手法やアーキテクチャで活用されており、応用情報技術者試験においても重要な出題分野となっています。
UMLは1997年にOMG（Object Management Group）によって標準化され、現在のバージョン2.5まで進化を続けています。複雑なソフトウェアシステムを視覚的に表現し、開発チーム間のコミュニケーションを促進する役割を果たしています。
UMLの基本概念と歴史的背景
UMLの誕生は、1990年代のオブジェクト指向開発手法の乱立による混乱を解決するために始まりました。グレディ・ブーチ、ジェームズ・ランボー、イヴァー・ヤコブソンという3人の専門家が、それぞれ独自に開発していたモデリング手法を統合することで、統一された表記法が生まれました。
UMLの特徴は、視覚的なダイアグラムを用いてシステムの構造と振る舞いを表現することです。これにより、開発者、システム分析者、プロジェクトマネージャー、ステークホルダーが共通の理解を持ってプロジェクトに取り組むことができます。現代のソフトウェア開発では、専用のUMLモデリングツールを使用することで、効率的な設計作業が可能になっています。
UMLの標準化により、異なる組織や国を跨いだプロジェクトでも、統一された記法でシステムの仕様を共有できるようになりました。これは特に大規模なエンタープライズシステム開発や国際的なプロジェクトにおいて、重要な価値を提供しています。

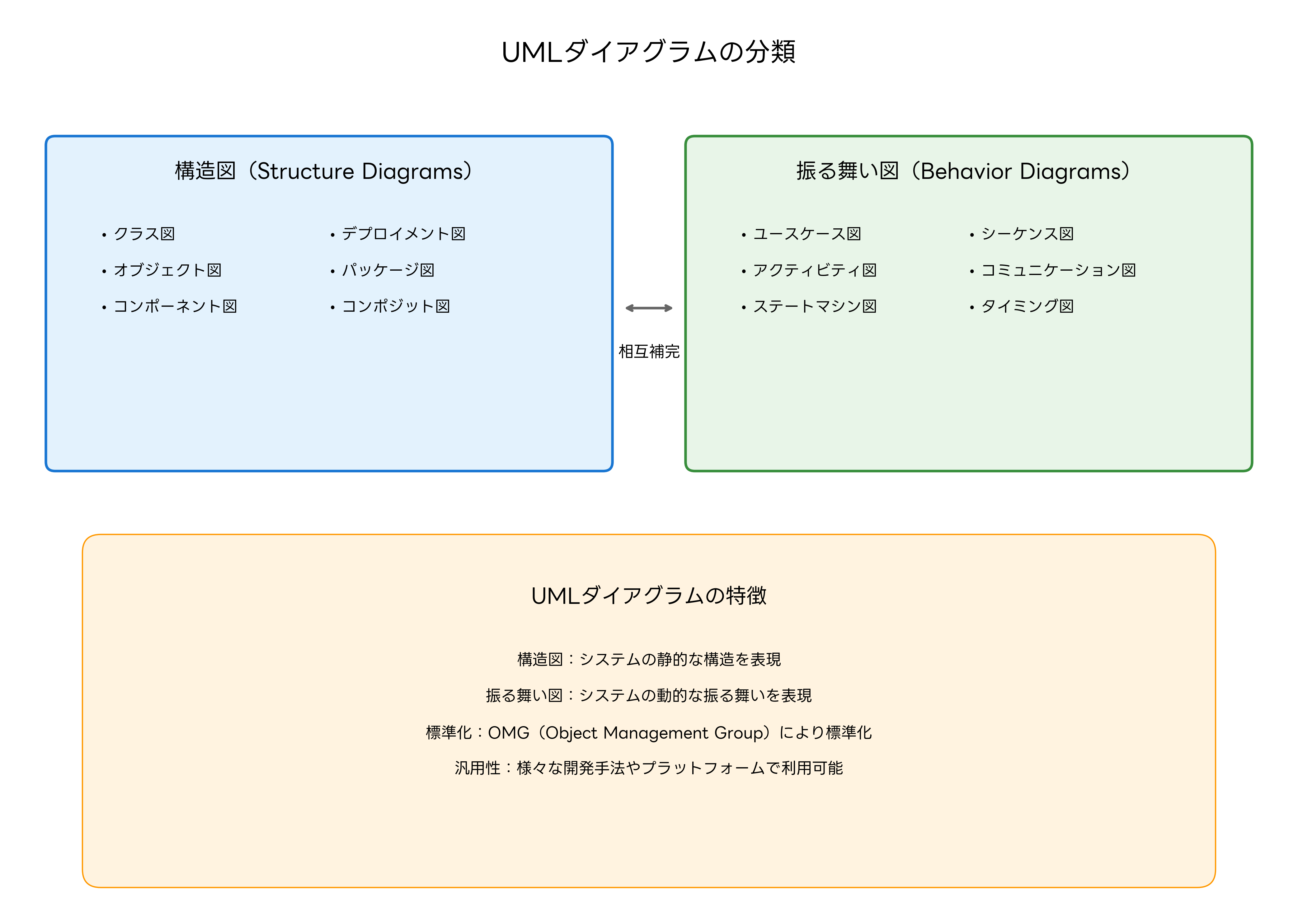

構造図：システムの静的な構造を表現
UMLの構造図は、システムの静的な側面、つまり時間に依存しない構造や関係性を表現します。最も基本的で重要な構造図がクラス図です。
クラス図：オブジェクト指向設計の核心

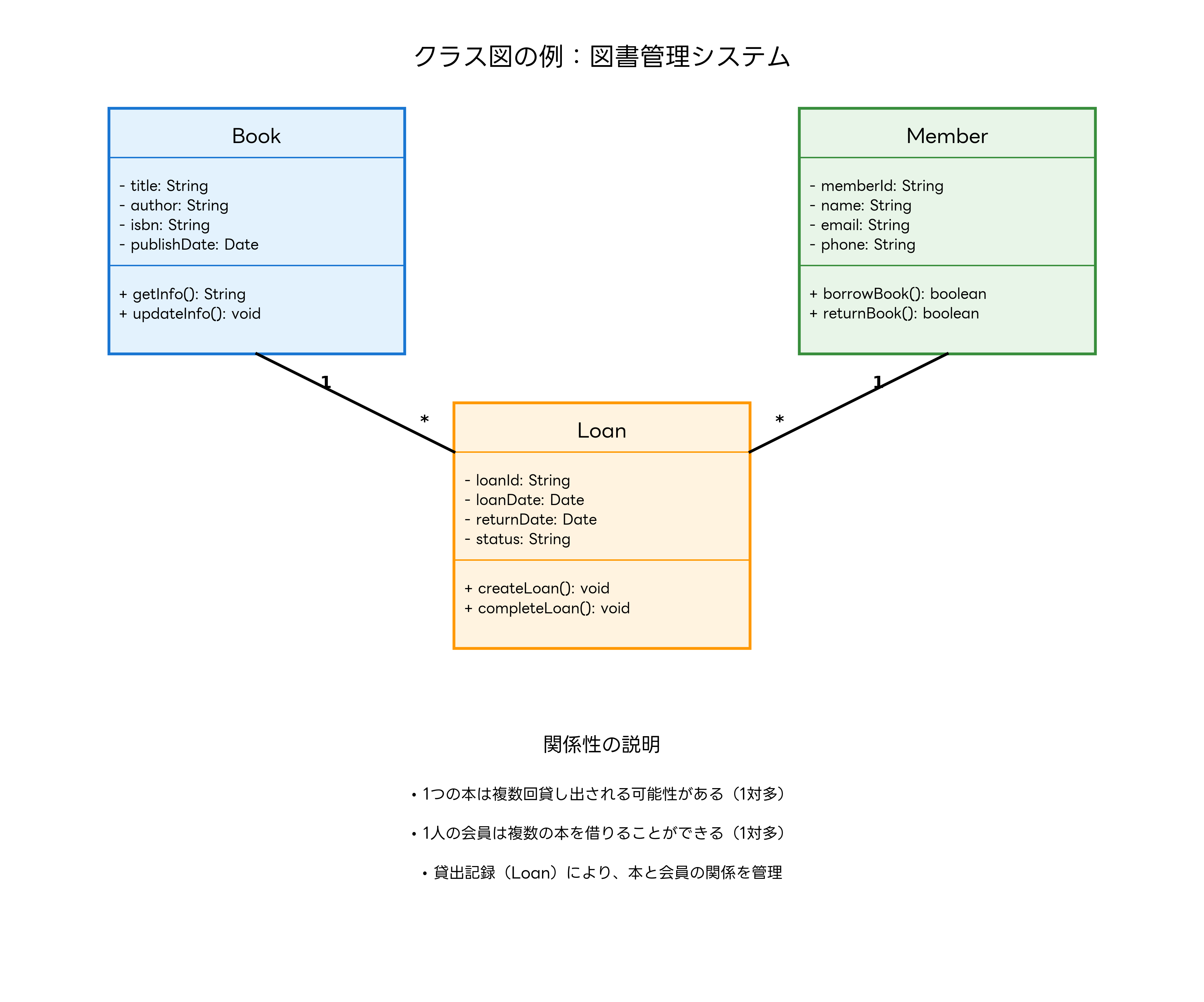

クラス図は、システムを構成するクラス、そのクラスが持つ属性とメソッド、クラス間の関係を表現します。これはオブジェクト指向プログラミングの設計書として機能し、実装の基盤となります。
クラス図の作成には、UML設計の専門書を参考にしながら、適切な抽象化レベルを決定することが重要です。クラスの責務を明確にし、単一責任の原則に従って設計することで、保守性の高いシステムを構築できます。
クラス間の関係には、関連（Association）、集約（Aggregation）、コンポジション（Composition）、継承（Inheritance）、実現（Realization）、依存（Dependency）があります。これらの関係を適切に表現することで、システムの構造を正確に伝えることができます。
継承関係では、親クラスの特性を子クラスが受け継ぐ関係を表現します。これにより、コードの再利用性を高め、システムの拡張性を向上させることができます。オブジェクト指向プログラミングの参考書では、継承の適切な使用方法について詳しく解説されています。
その他の構造図
パッケージ図は、システムを論理的な単位に分割し、パッケージ間の依存関係を表現します。大規模システムでは、パッケージ図により全体のアーキテクチャを把握しやすくなります。システムアーキテクチャ設計の書籍では、効果的なパッケージ分割の手法が説明されています。
コンポーネント図は、システムをコンポーネントという再利用可能な単位で表現し、コンポーネント間のインターフェースを明確にします。マイクロサービスアーキテクチャの設計においても、コンポーネント図は重要な役割を果たします。
デプロイメント図は、ソフトウェアコンポーネントがハードウェアノード上にどのように配置されるかを表現します。クラウド環境でのシステム配置設計において、クラウドアーキテクチャ設計ガイドと合わせてデプロイメント図を活用することで、効率的なシステム構成を計画できます。
振る舞い図：システムの動的な振る舞いを表現
振る舞い図は、システムが時間の経過とともにどのように動作するかを表現します。ユーザーとシステムの相互作用や、オブジェクト間のメッセージ交換など、動的な側面を可視化します。
ユースケース図：システムの機能要件を明確化

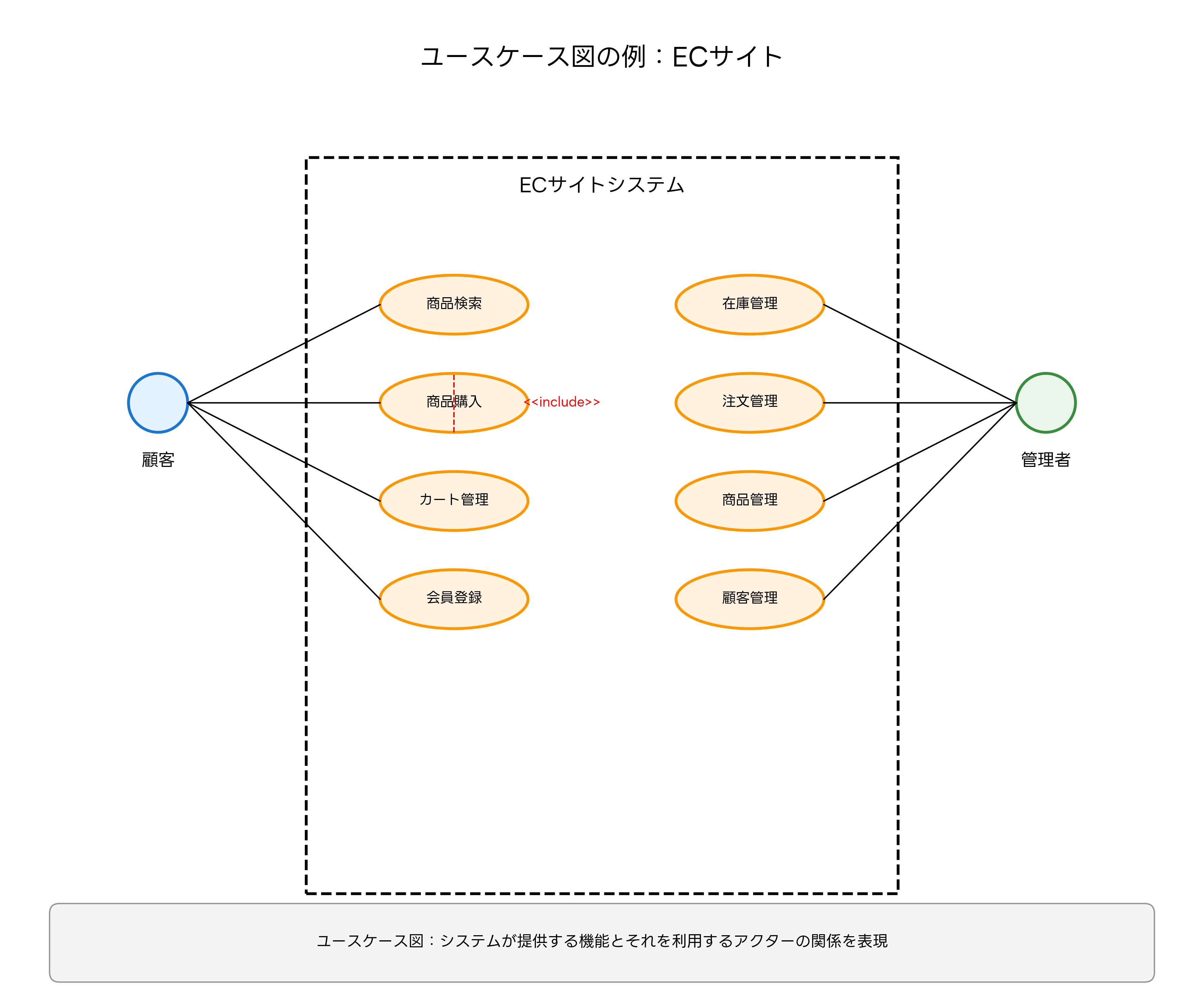

ユースケース図は、システムが提供する機能とそれを利用するアクターの関係を表現します。要件定義フェーズにおいて、ステークホルダーとの合意形成に重要な役割を果たします。
ユースケース図の作成には、要件定義の実践ガイドを参考にしながら、ユーザーの視点からシステムの価値を明確にすることが重要です。各ユースケースには、前提条件、基本フロー、代替フロー、事後条件を詳細に記述し、仕様書として活用します。
ユースケース間の関係には、包含（include）、拡張（extend）、汎化（generalization）があります。包含関係は共通の処理を抽出し、拡張関係は例外的な処理を表現します。これらの関係を適切に使用することで、要件の複雑さを管理できます。
シーケンス図：オブジェクト間の相互作用を時系列で表現

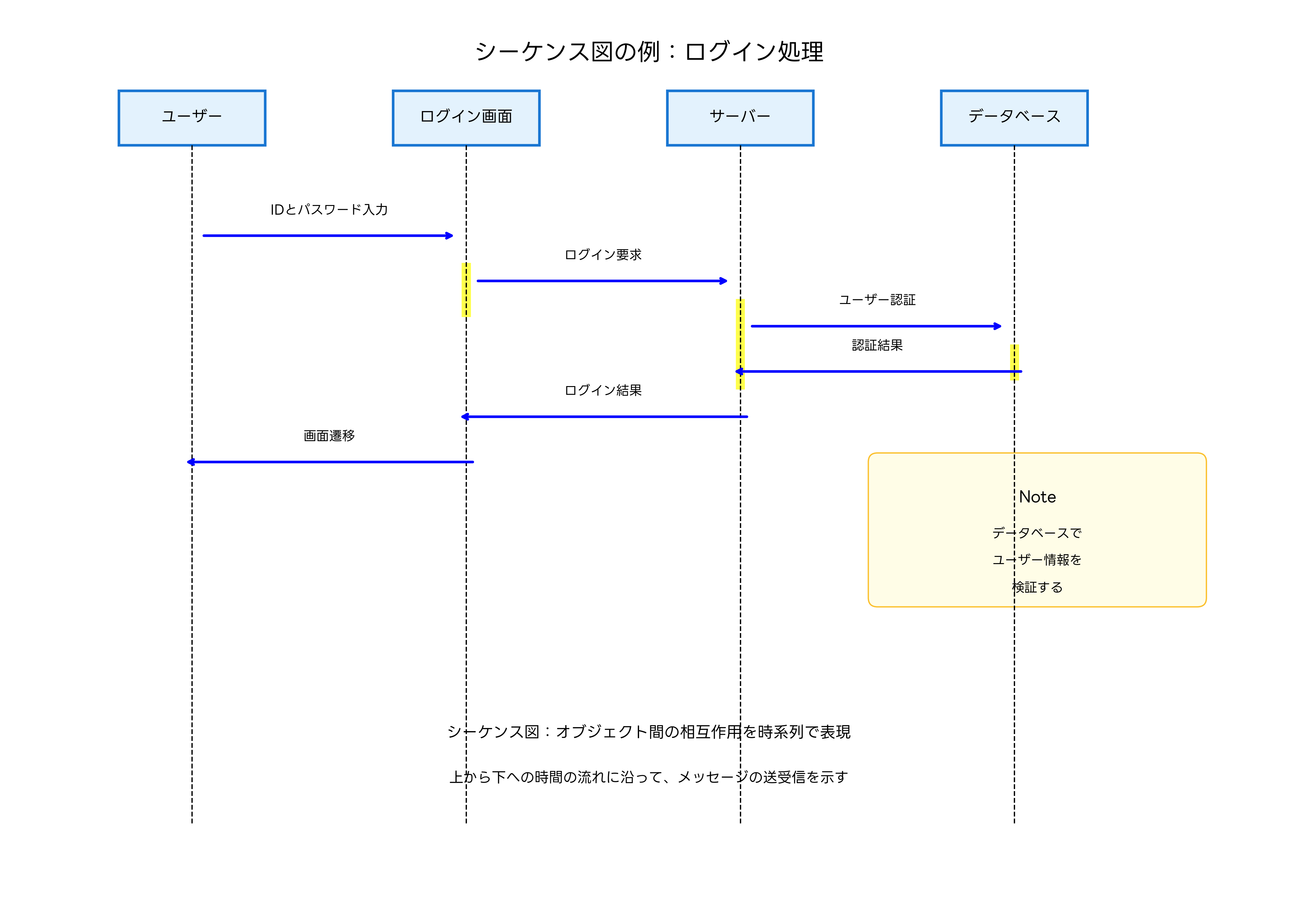

シーケンス図は、オブジェクト間のメッセージ交換を時系列で表現し、システムの動的な振る舞いを詳細に描写します。特定のユースケースの実現方法を設計する際に不可欠なダイアグラムです。
シーケンス図では、ライフラインとしてオブジェクトの生存期間を表現し、活性化ボックスでオブジェクトが処理を実行している期間を示します。非同期メッセージ、自己呼び出し、条件分岐、繰り返し処理なども表現できるため、複雑な処理フローも正確に記述できます。
UMLシーケンス図作成支援ツールを活用することで、動的に変化するシーケンス図の保守も効率的に行えます。また、自動生成機能により、ソースコードからシーケンス図を生成することも可能です。
その他の振る舞い図
アクティビティ図は、業務プロセスや処理フローを表現し、並行処理や条件分岐を含む複雑なワークフローを可視化します。ビジネスプロセス管理（BPM）との連携により、業務最適化にも活用されています。
ステートマシン図は、オブジェクトの状態変化を表現し、状態遷移の条件やイベントを明確にします。組み込みシステムやリアルタイムシステムの設計において特に重要な役割を果たします。組み込みシステム設計の専門書では、ステートマシン図の実践的な活用方法が解説されています。
UMLツールと開発環境

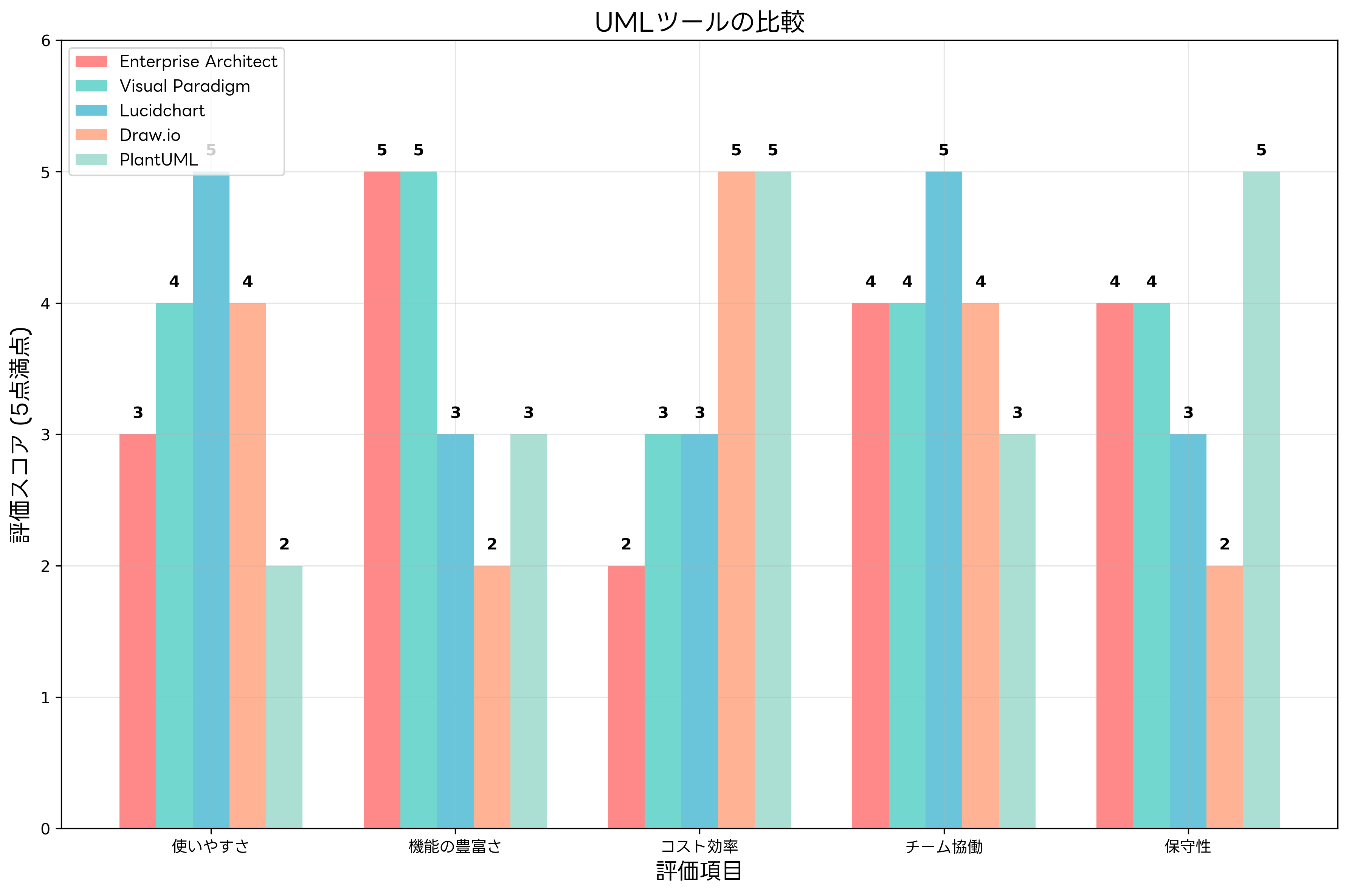

UMLの効果的な活用には、適切なツールの選択が重要です。現在、多様なUMLツールが提供されており、プロジェクトの規模や要件に応じて選択する必要があります。
商用UMLツール
Enterprise Architectは、高機能なUMLモデリング機能と豊富な分析機能を提供し、大規模なエンタープライズプロジェクトで広く使用されています。Enterprise Architect日本語版は、日本語環境での開発プロジェクトに最適化されており、チーム開発機能も充実しています。
Visual Paradigmは、直感的なユーザーインターフェースと強力なコード生成機能を特徴とし、設計からコード生成までの一貫したワークフローを提供します。Visual Paradigm Professionalでは、リバースエンジニアリング機能により既存のコードからUMLダイアグラムを自動生成できます。
オープンソース・無償ツール
PlantUMLは、テキストベースでUMLダイアグラムを記述できるツールであり、バージョン管理システムとの親和性が高く、アジャイル開発環境で重宝されています。PlantUML活用ガイドでは、効率的なダイアグラム作成のテクニックが紹介されています。
Draw.ioは、Webベースの無償ツールとして多くの開発者に利用されており、シンプルなダイアグラム作成に適しています。クラウド環境での共同作業にも対応しており、分散チームでの設計作業を支援します。
開発環境との統合
現代のIDE（統合開発環境）では、UMLプラグインやアドオンにより、コーディング中にリアルタイムでUMLダイアグラムを生成・更新することが可能です。Eclipse UMLプラグインやIntelliJ IDEA UML拡張により、設計と実装の同期を維持できます。
UMLの産業界での採用状況

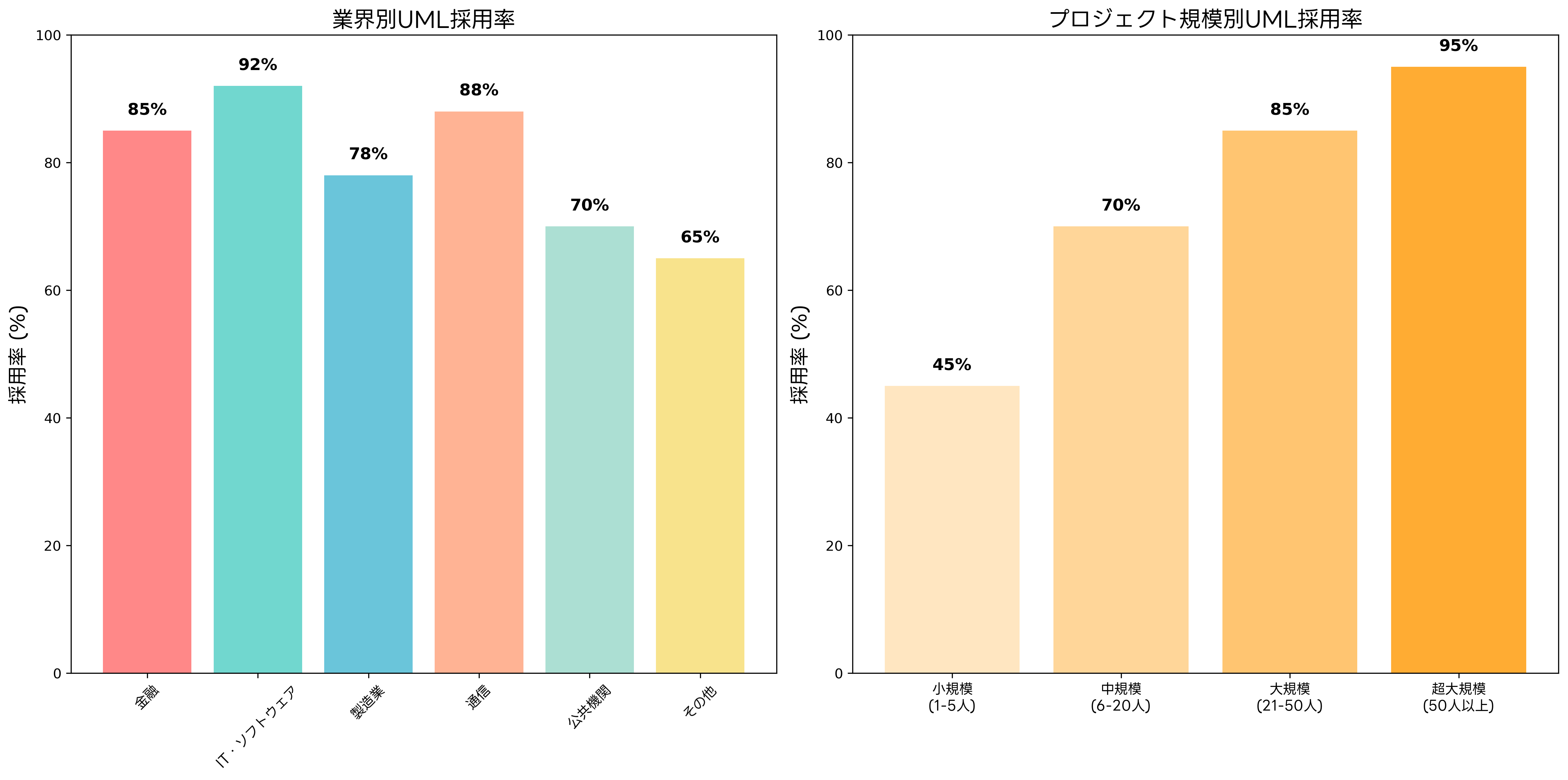

UMLは、多くの産業分野で標準的なモデリング言語として採用されており、特に大規模なシステム開発プロジェクトでは必須のスキルとなっています。
金融業界での活用
金融業界では、規制要件の複雑さと高い信頼性要求により、UMLを用いた詳細な設計文書の作成が一般的です。銀行のコアシステムや証券取引システムでは、金融システム設計の専門書に基づいてUMLモデルが作成され、厳格なレビュープロセスを経て実装されます。
リスク管理システムでは、複雑なビジネスルールをアクティビティ図で表現し、コンプライアンス要件をユースケース図で明確化することで、規制当局への説明資料としても活用されています。
IT・ソフトウェア業界での活用
IT・ソフトウェア業界では、UMLは設計の標準言語として位置づけられており、特にオブジェクト指向開発では必須の技術です。ソフトウェア設計パターンの解説書では、GoFパターンなどの設計パターンをUMLクラス図で表現し、パターンの理解と適用を促進しています。
アジャイル開発においても、UMLは重要な役割を果たしています。軽量なUMLダイアグラムにより、迅速な設計決定と継続的なリファクタリングを支援し、チーム内のコミュニケーションを向上させています。
製造業・組み込みシステムでの活用
製造業では、製品に組み込まれるソフトウェアの設計にUMLが活用されています。自動車のECU（Electronic Control Unit）や産業機械の制御システムでは、組み込みUML設計手法により、リアルタイム性と信頼性を考慮した設計が行われています。
特に、ISO 26262（機能安全）やIEC 61508などの安全規格では、設計の追跡可能性と検証可能性が要求されるため、UMLモデルによる体系的な設計アプローチが採用されています。
応用情報技術者試験での出題傾向と対策
応用情報技術者試験において、UMLは「システム開発技術」分野の重要なトピックとして頻繁に出題されています。出題形式は、午前問題での基本概念の理解を問う問題から、午後問題での実践的な設計問題まで多岐にわたります。
午前問題での出題パターン
午前問題では、UMLの基本概念、ダイアグラムの種類と特徴、記法の詳細について問われます。特に、クラス図の関係性（関連、集約、コンポジション、継承）の違いや、シーケンス図のメッセージの種類、ユースケース図の構成要素などが頻出項目です。
応用情報技術者試験対策問題集を活用して、UML記法の詳細を正確に理解することが重要です。特に、視覚的な問題では、ダイアグラムの読み取り能力が試されるため、多様な実例に触れることが効果的です。
午後問題での出題パターン
午後問題では、具体的なシステム開発のシナリオにおいて、UMLダイアグラムを読み取り、設計の妥当性を評価したり、不足している要素を補完したりする問題が出題されます。これらの問題では、単なる記法の知識だけでなく、システム設計の実践的な理解が求められます。
効果的な対策として、UML実践演習書を用いて、様々なドメインでのUML設計例を学習することが推奨されます。また、実際の開発プロジェクトでUMLを使用した経験がある場合は、その経験を試験問題に活かすことができます。
学習戦略と参考資料
UMLの学習では、理論と実践のバランスが重要です。まず、UML基礎理論書でUMLの歴史、標準化の経緯、基本概念を理解し、その後、実際のプロジェクト事例を通じて応用力を身につけることが効果的です。
オンライン学習プラットフォームでは、UMLオンライン講座が提供されており、インタラクティブな演習により理解を深めることができます。また、UML認定試験対策書では、OMG認定UML技術者資格試験の対策と合わせて、UMLの深い理解を獲得できます。
最新のUML動向と将来展望
UMLは継続的に進化を続けており、最新のソフトウェア開発トレンドに対応した機能が追加されています。UML 2.5では、より柔軟なプロファイル機能や改良された制約記述言語（OCL）が導入され、ドメイン固有の要件により適応しやすくなりました。
モデル駆動開発（MDD）との統合
モデル駆動開発（Model-Driven Development）では、UMLモデルから直接実行可能なコードを生成するアプローチが採用されています。モデル駆動開発実践ガイドでは、UMLモデルの品質向上とコード生成の自動化により、開発効率と品質の両立を実現する手法が解説されています。
PLM（Product Lifecycle Management）システムとの連携により、製品設計から廃棄まで、全ライフサイクルにわたってUMLモデルを活用する取り組みも進んでいます。
アジャイル開発とUML
アジャイル開発手法では、軽量なUMLダイアグラムが重視されています。詳細すぎる設計文書ではなく、コミュニケーションを促進する「ちょうど良い」レベルのUMLモデルが求められています。アジャイルUML実践書では、スクラム開発におけるUMLの効果的な活用方法が紹介されています。
ユーザーストーリーマッピングとUMLユースケース図の統合により、顧客価値を重視した設計アプローチも普及しています。
クラウドネイティブアーキテクチャとUML
マイクロサービスアーキテクチャやサーバーレスアーキテクチャでは、従来のモノリシックなシステム設計とは異なるUMLの活用方法が求められています。クラウドネイティブ設計パターンでは、分散システムの複雑性をUMLで表現する新しいアプローチが提案されています。
コンテナオーケストレーションやサービスメッシュの設計においても、UMLデプロイメント図とコンポーネント図が重要な役割を果たしています。
UMLの教育と人材育成
UMLスキルの習得は、現代のソフトウェアエンジニアにとって必須の要件となっています。大学の情報系学科では、UMLをカリキュラムに組み込む教育機関が増加しており、実践的なプロジェクト演習を通じてUMLスキルを身につける取り組みが行われています。
企業内研修とスキル開発
企業では、新入社員研修や中堅社員のスキルアップ研修において、UMLトレーニングが実施されています。企業向けUML研修教材を活用した体系的な教育プログラムにより、実務で使えるUMLスキルの習得を支援しています。
特に、アーキテクト職やリードエンジニア職では、UMLを用いた設計レビューやコードレビューのスキルが重要視されており、UMLレビュー技法書による専門的な技術向上が求められています。
認定資格とキャリア形成
OMG認定UML技術者資格（OCUP：OMG Certified UML Professional）は、UMLスキルを客観的に証明する国際的な資格として認知されています。OCUP試験対策書により体系的な学習を行い、専門性を証明することで、キャリア形成に活用できます。
システムアーキテクト試験や情報処理安全確保支援士試験においても、UMLの知識が間接的に評価されるため、これらの上位資格取得にも有効です。
まとめ
UMLは、ソフトウェア開発における共通言語として、30年近くにわたって進化を続けてきました。その価値は、複雑なシステムを視覚的に表現し、開発チーム間のコミュニケーションを促進することにあります。現代のソフトウェア開発では、アジャイル開発、クラウドネイティブアーキテクチャ、AI・機械学習システムなど、新しい技術領域においてもUMLの重要性は変わらず、むしろその重要性は増しています。
応用情報技術者試験の対策としても、UMLの理解は不可欠です。単なる記法の暗記ではなく、システム設計の本質的な理解に基づいたUMLスキルの習得により、試験合格だけでなく、実務での活用能力も身につけることができます。
技術の進歩とともに、UMLツールやモデリング手法も進化していますが、UMLの基本概念と設計思想は普遍的な価値を持ち続けています。継続的な学習と実践により、UMLを効果的に活用し、高品質なソフトウェアシステムの開発に貢献することが、現代のソフトウェアエンジニアに求められる重要なスキルです。
